P18X

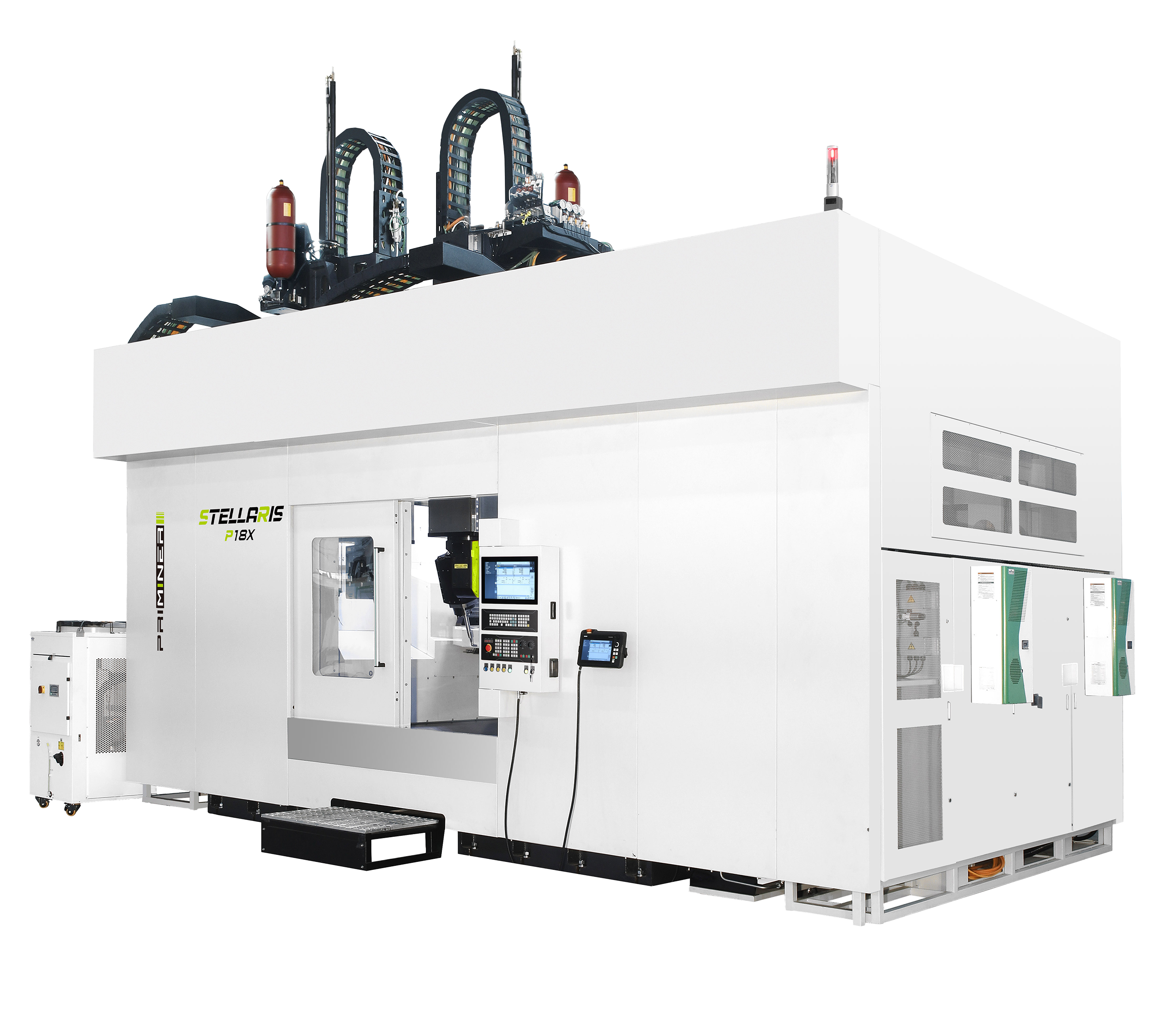

Stellaris P18X

High Speed Gantry Type Multi Axes Machining Center

  • Dual-channel, dual milling head, 11-axis simultaneous independent machining
  • Linear motor direct-drive 110 m/min, maximum acceleration 1G
  • Optimized footprint for efficient robotic loading/unloading and improved logistics design
Video Brožura

Brzy doplníme

Stellaris-P18X
Pojezdy
Pojezd os X/Y/Z 3300 (2450x2) /1800/1200 mm
Max. rapid feed X/Y/Z 100 m/min
Max. acceleration X/Y/Z 6 / 6 / 10 m/s2
B/C Travel +110° ~ +270°
Vřeteno
Spindle taper HSK A63
Spindle rotation speed 20,000 rpm
Výkon motoru vřetena 20 / 25 kW
Krouticí moment vřetena 35 / 52 Nm
Magazine
Výměna nástrojů 39x2 pockets
Accuracy
Positioning accuracy X/Y/Z (VDI 3441 Full travel) 0.030 / 0.030 / 0.030 mm
Repeatability accuracy X/Y/Z (VDI 3441) 0.010 / 0.010 / 0.010 mm

Ostatní

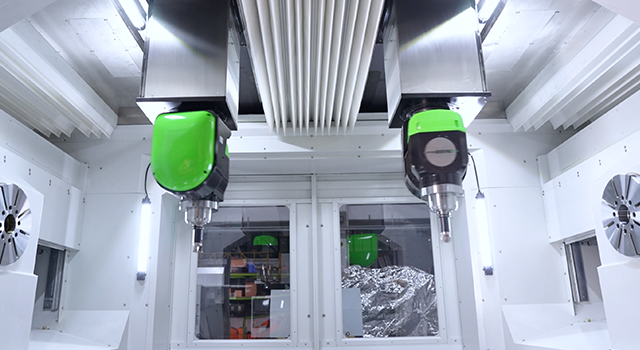

P18 package

Standardní konfigurace

  • Vřeteno s přímým pohonem HSK A63 15000rpm_8.5/33.5kW_63/135Nm (SIEMENS / HEIDENHAIN)
  • Vřeteno s přímým pohonem BBT40/SK40/CAT40 12000 rpm_11/18.5kW_52.5/118Nm (FANUC)
  • Roller gear cam drive rotary table
  • Rotary encoder
  • Plně uzavřený kryt proti stříkající kapalině
  • 60 pockets chain type tool changer, HSK A63
  • 40 místný řetězový zásobník nástrojů , BBT40/SK40/CAT40
  • Řetězový dopravník třísek
  • Chladič oleje vřetena
  • Klimatizace rozvaděče
  • Tuhé závitování
  • Automatický mazací systém
  • Coolant system
  • Ofuk vzduchem při řezání
  • LED pracovní osvětlení
  • Světelná signalizace konce programu
  • Elektrické ruční kolečko (MPG)
  • Sada nářadí
  • Vyrovnávací šrouby a podložky
  • Oplachová pistole
  • Vzduchová pistole
  • User manual (mechanical+electrical parts)
  • Ethernet, CF karta a USB rozhraní

Volitelná konfigurace

  • Vřeteno s přímým pohonem BBT40/SK40/CAT40 12000 rpm_9/22kW_63/135Nm (SIEMENS)
  • Vřeteno s přímým pohonem BBT40/SK40/CAT40 15000 rpm_8.5/33.5kW_63/135Nm (SIEMENS / HEIDENHAIN)
  • Vestavné vřeteno HSK A63 18000rpm_30/36kW_85/102Nm (SIEMENS / HEIDENHAIN)
  • Vestavné vřeteno HSK A63 20000rpm_20/24kW_48/58Nm (SIEMENS / HEIDENHAIN)
  • Lineární pravítka na osách X/Y/Z
  • 40 místný řetězový zásobník nástrojů ,BT40/SK40/CAT40/HSK A63
  • 60 pockets chain type tool change,BT40/SK40/CAT40
  • 90 pockets tool changer,BT40/SK40/CAT40/HSK A63
  • Chlazení středem vřetena (CTS) + ATS
  • Obrobková sonda
  • Nástrojová sonda
  • Odsávání olejové mlhy
  • Skimmer (odlučovač oleje)
  • Dynamic collision monitoring (DCM)
  • Kinematics
  • Extra 200GB SSD program memory (only available on SIEMENS)
