GT16

GT16

Gantry vysokorychlostní 5osé obráběcí centrum

  • Vysoce tuhá konstrukce typu Gantry
  • Základna, příčník a dvojitý sloup jsou vyrobeny z integrovaných litinových komponentů
  • Osy X/Y/Z jsou vybaveny zapouzdřenými lineárními snímači Heidenhain

Brzy doplníme

GT16
Řídicí systém Siemens / Heidenhain
Stůl
Velikost stolu 1,800 x 1,050 mm
T-drážka [šířka x rozteč x počet] 18 mm × 150 mm × 7
Max. zatížení 3,000 kg
Pojezdy
Pojezd os X/Y/Z 1,600 / 1,200 / 600 mm
Vzdálenost čela vřetena od stolu 250 ~ 850 mm
Vřeteno
Výkon motoru vřetena 30 / 36 kW
Krouticí moment vřetena 72 / 86 Nm
Otáčky vřetena 20,000 rpm
Vzdálenost čela vřetena od stolu 250 ~ 850 mm
Rozměry a hmotnost
Rozměry 4,805 x 3,456 x 3,850 mm
Hmotnost 17,000 kg

Automatizace

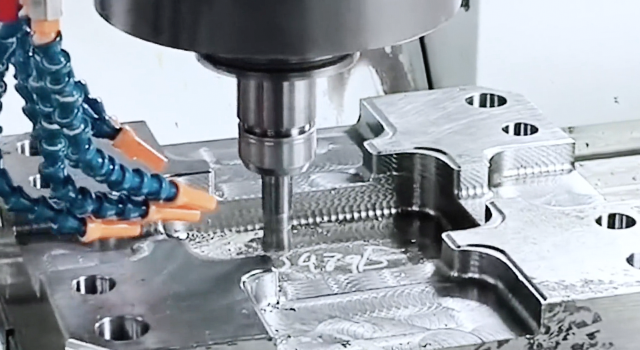

Exhausted

Standardní konfigurace

  • Vestavné vřeteno HSK A63 20000rpm_30/36kW_72/86Nm(SIEMENS / HEIDENHAIN)
  • 40 místný řetězový zásobník nástrojů , HSK A63
  • Sealed linear scales on X/Y/Z axes
  • Telescopic covers for linear axis (X-axis)
  • Plně uzavřený kryt proti stříkající kapalině
  • Two screw type and one chain type chip conveyor
  • High precision spindle water cooler
  • Klimatizace rozvaděče
  • Ofuk vzduchem při řezání
  • LED pracovní osvětlení
  • Světelná signalizace konce programu
  • Elektrické ruční kolečko (MPG)
  • Sada nářadí
  • Vyrovnávací šrouby a podložky
  • Oplachová pistole
  • Vzduchová pistole
  • Uživatelská příručka (mechanická + elektrická část)
  • Ethernet, CF karta a USB rozhraní

Volitelná konfigurace

  • Vestavné vřeteno HSK A63 16000rpm_30/36kW_100/120Nm(SIEMENS / HEIDENHAIN)
  • Built-in Spindle HSK A100 10000rpm_54/65kW_300/360Nm(SIEMENS / HEIDENHAIN)
  • 40 pockets tool changer, HSK A100
  • Chlazení středem vřetena (CTS) + ATS
  • Oil cooling through ballscrew
  • Obrobková sonda
  • Nástrojová sonda
  • Odsávání olejové mlhy
  • Skimmer (odlučovač oleje)
  • Extra 200GB SSD program memory (only available on SIEMENS)
