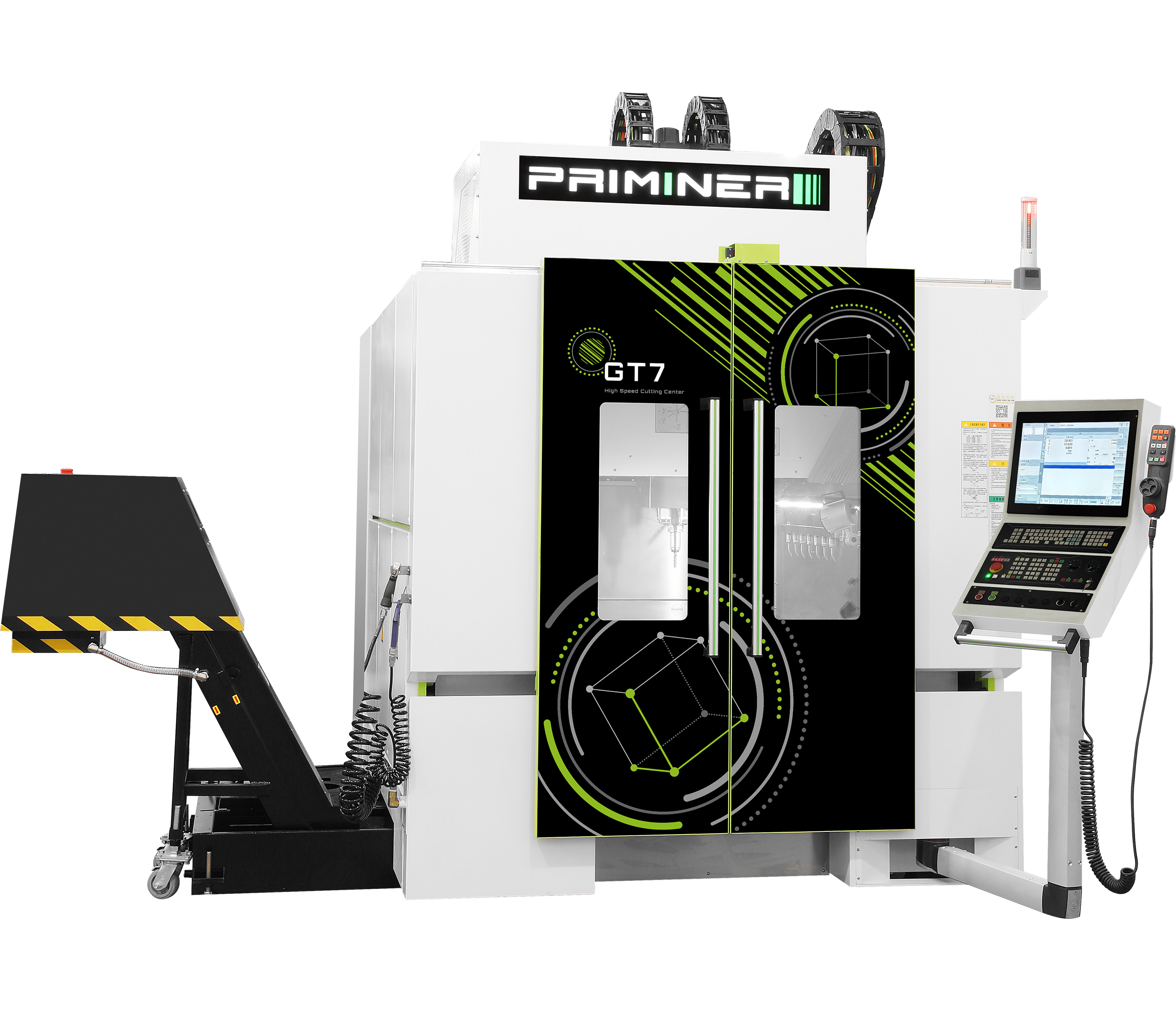

GT7

GT7

Gantry vysokorychlostní 5osé obráběcí centrum

  • Konstrukce typu Gantry, pohyb os X/Y/Z je oddělen od obráběcího prostoru
  • Jednodílné vysoce kvalitní lité lože
  • Duální pohon na ose Y pro zajištění nejlepší dynamiky
Brožura

Brzy doplníme

GT7
Řídicí systém Siemens / Heidenhain
Stůl
Velikost stolu 800 x 600 mm
T-drážka [šířka x rozteč x počet] 18 mm × 100 mm × 5
Max. zatížení 600 kg
Pojezdy
Pojezd os X/Y/Z 700 / 600 / 450 mm
Vzdálenost čela vřetena od stolu 135 ~ 585 mm
Vřeteno
Spindle taper HSK E50
Výkon motoru vřetena 15 / 18 kW
Krouticí moment vřetena 14 / 17.3 Nm
Otáčky vřetena 32,000 rpm
Rozměry a hmotnost
Rozměry 3,560 x 3,380 x 2,995 mm
Hmotnost 8,000 kg

Ostatní

GT7 Carbon

Standardní konfigurace

  • Vestavné vřeteno HSK E50 32000rpm_15/18kW_14/17.3Nm(SIEMENS / HEIDENHAIN)
  • 32 pockets tool changer, HSK E50
  • Y axis with dual direct drive
  • Sealed linear scales on X/Y/Z axes
  • Plně uzavřený kryt proti stříkající kapalině
  • Řetězový dopravník třísek
  • High precision spindle water cooler
  • Klimatizace rozvaděče
  • Tuhé závitování
  • Centralized automatic grease lubrication system
  • Coolant system
  • Ofuk vzduchem při řezání
  • LED pracovní osvětlení
  • Světelná signalizace konce programu
  • Elektrické ruční kolečko (MPG)
  • Sada nářadí
  • Vyrovnávací šrouby a podložky
  • Oplachová pistole
  • Vzduchová pistole
  • User manual (mechanical+electrical parts)
  • Ethernet, CF karta a USB rozhraní

Volitelná konfigurace

  • Vestavné vřeteno HSK A63 20000rpm_20/24kW_48/58Nm (SIEMENS / HEIDENHAIN)
  • Vestavné vřeteno HSK E32 40000rpm_6.3/9.45kW_2/3Nm (SIEMENS / HEIDENHAIN)
  • 32 pockets tool changer, HSK A63
  • 48 sockets tool changer, HSK E32
  • Chlazení středem vřetena (CTS) + ATS
  • Oil cooling through ballscrew
  • Obrobková sonda
  • Nástrojová sonda
  • Odsávání olejové mlhy
  • Minimum quantity lubrication system
  • Coolant cooling system
  • Extra 200GB SSD program memory (only available on SIEMENS)
