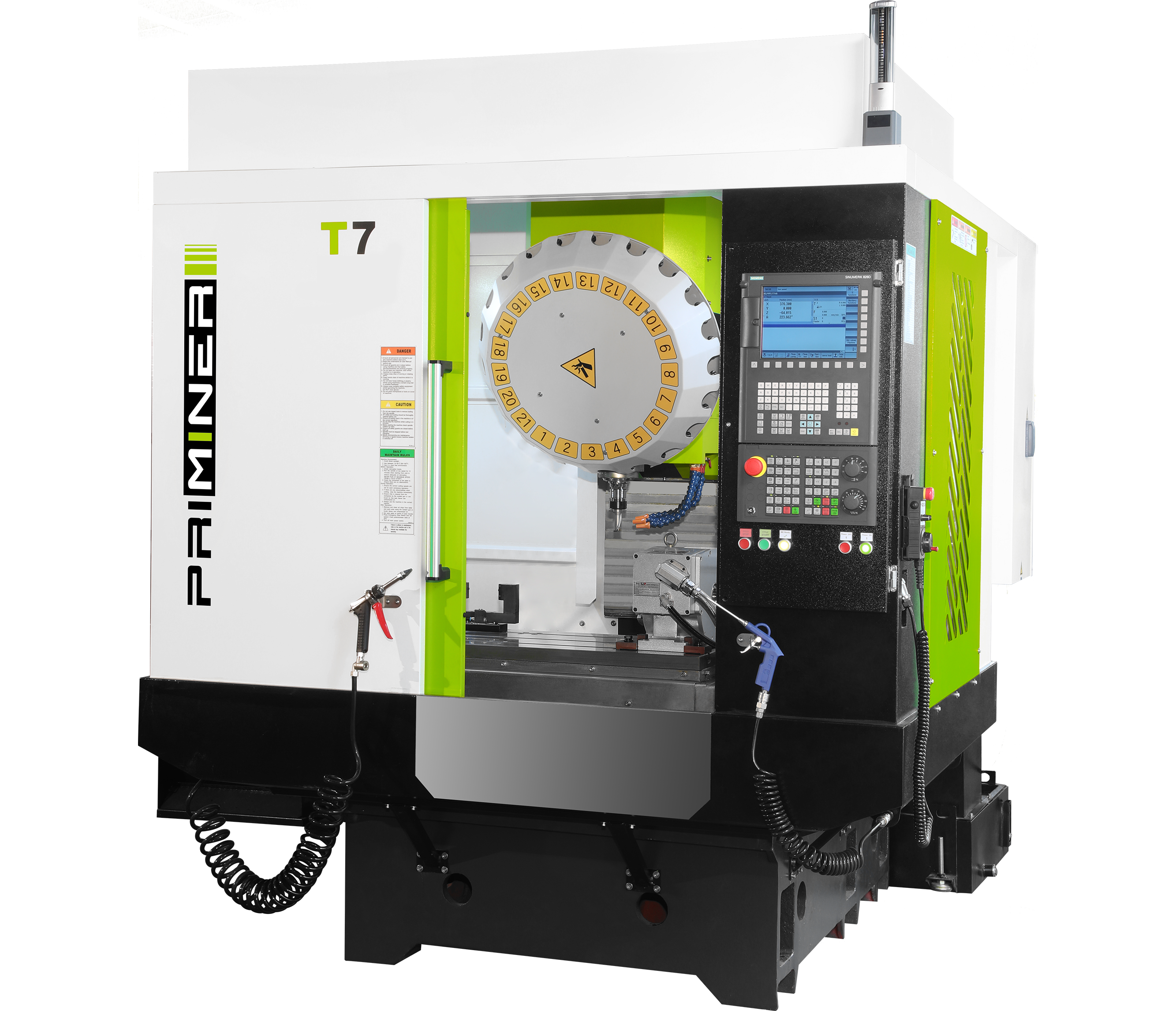

Vysokovýkonné obráběcí centrum
| T7 | ||
|---|---|---|
| Řídicí systém | Siemens | Fanuc |
| Stůl | ||
| Velikost stolu | 800 x 420 mm | 800 x 420 mm |
| T-drážka [šířka x rozteč x počet] | 14 mm × 125 mm × 3 | 14 mm × 125 mm × 3 |
| Max. zatížení | 250 kg | 250 kg |
| Pojezdy | ||
| Pojezd os X/Y/Z | 700 / 450 / 300 mm | 700 / 450 / 300 mm |
| Rychloposuv X/Y/Z | 48 m/min | 48 m/min |
| Vzdálenost čela vřetena od stolu | 150 ~450 mm | 150 ~ 450 mm |
| Vřeteno | ||
| Kužel vřetena | BBT30 | BBT30 |
| Výkon motoru vřetena | 4.8 / 21 kW | 3.7 / 13 kW |
| Krouticí moment vřetena | 21 / 45 Nm | 23.6 / 82.8 Nm |
| Otáčky vřetena | 12,000 rpm | 12,000 rpm |
| Výměna nástrojů | ||
| Kapacita | DT26 pockets | DT26 pockets |
| Průměr nástroje | Ø60 / Ø80 mm | Ø60 / Ø80 mm |
| Délka nástroje | 200 mm | 200 mm |
| Hmotnost nástroje | 2 kg | 2 kg |
| Přesnost (VDI 3441 v celém rozsahu) | ||
| Přesnost polohování (bez pravítek) | 0.008 mm | 0.008 mm |
| Opakovatelnost polohování (bez pravítek) | 0.006 mm | 0.006 mm |
| Rozměry a hmotnost | ||
| Rozměry | 2,200 x 2,460 x 2,400 mm | 2,200 x 2,460 x 2,400 mm |
| Hmotnost | 3,700 kg | 3,700 kg |
