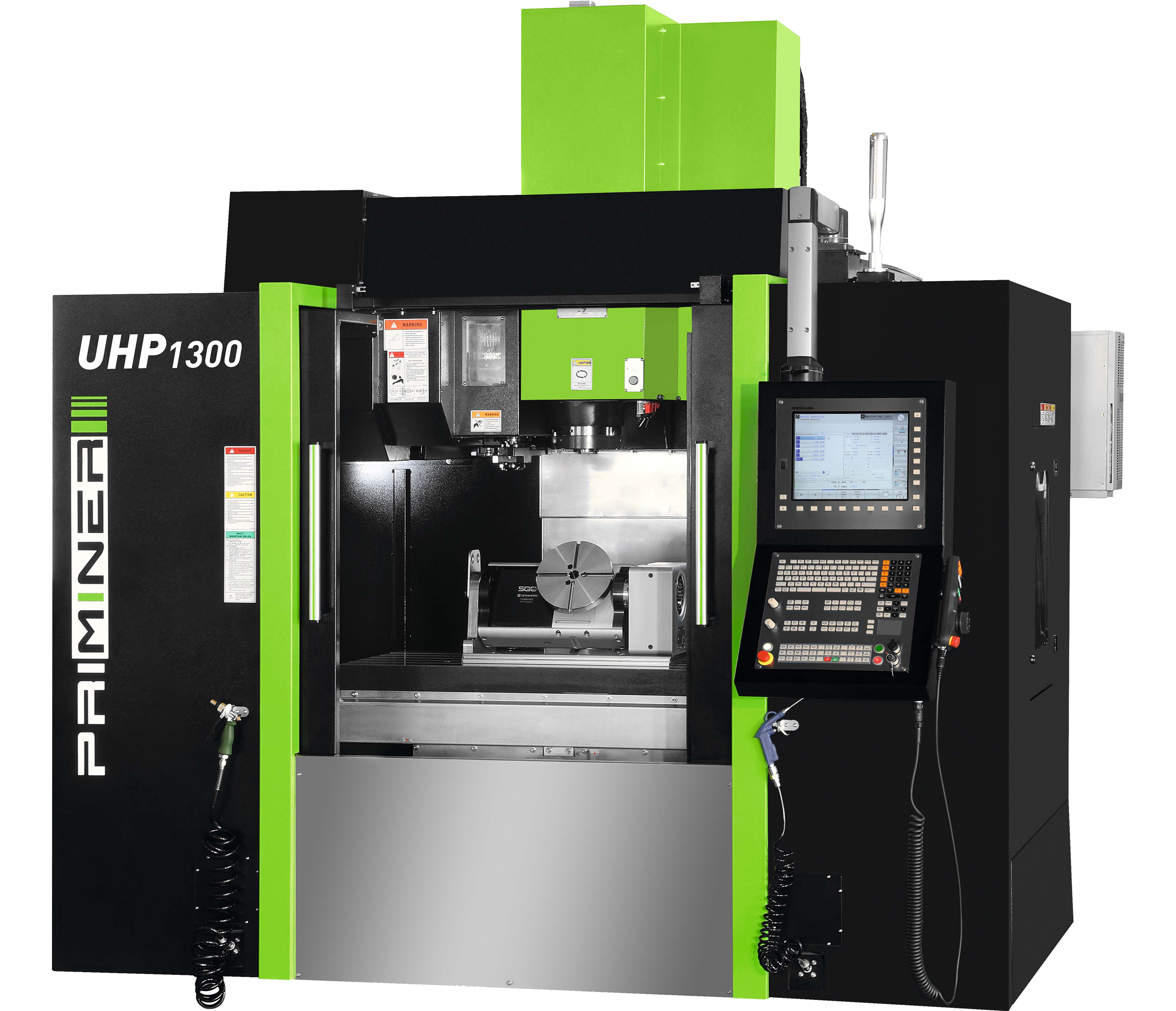

UHP1300
Ultravysokovýkonné obráběcí centrum
- Vysoce tuhá konstrukce s vyztuženými žebry využívající trojúhelníkovou strukturu pro vynikající tuhost a stabilitu.
Ultravysokovýkonné obráběcí centrum
| UHP1300 | ||
|---|---|---|
| Řídicí systém | Siemens / Heidenhain | Fanuc |
| Stůl | ||
| Velikost stolu | 1,500 x 650 mm | 1,500 x 650 mm |
| T-drážka [šířka x rozteč x počet] | 18 mm × 100 mm × 5 | 18 mm × 100 mm × 5 |
| Max. zatížení | 1,200 kg | 1,200 kg |
| Pojezdy | ||
| Pojezd os X/Y/Z | 1,300 / 650 / 600 mm | 1,300 / 650 / 600 mm |
| Rychloposuv X/Y/Z | 36 m/min | 36 m/min |
| Vzdálenost čela vřetena od stolu | 150 ~ 750 mm | 150 ~ 750 mm |
| Vřeteno | ||
| BBT40/SK40/CAT40 | BBT40/SK40/CAT40 | |
| Výkon motoru vřetena | 20 / 53 kW | 15 / 30 kW |
| Krouticí moment vřetena | 126 / 250 Nm | 95.5 / 191 Nm |
| Otáčky vřetena | 15,000 rpm | 12,000 rpm |
| Výměna nástrojů | ||
| Kapacita | DT24 pockets | DT24 pockets |
| Průměr nástroje | Ø78 / Ø125 mm | Ø78 / Ø125 mm |
| Délka nástroje | 300 mm | 300 mm |
| Hmotnost nástroje | 8 kg | 8 kg |
| Přesnost (VDI 3441 v celém rozsahu) | ||
| Positioning accuracy(without linear scales) | 0.010 mm | 0.010 mm |
| Opakovatelnost polohování (bez pravítek) | 0.006 mm | 0.006 mm |
| Positioning accuracy (with linear scales) | 0.008 mm | 0.008 mm |
| Positioning repeatability (with linear scales) | 0.006 mm | 0.006 mm |
| Rozměry a hmotnost | ||
| Rozměry | 4,025 x 3,090 x 3,185 mm | 4,025 x 3,090 x 3,185 mm |
| Hmotnost | 8,800 kg | 8,800 kg |
