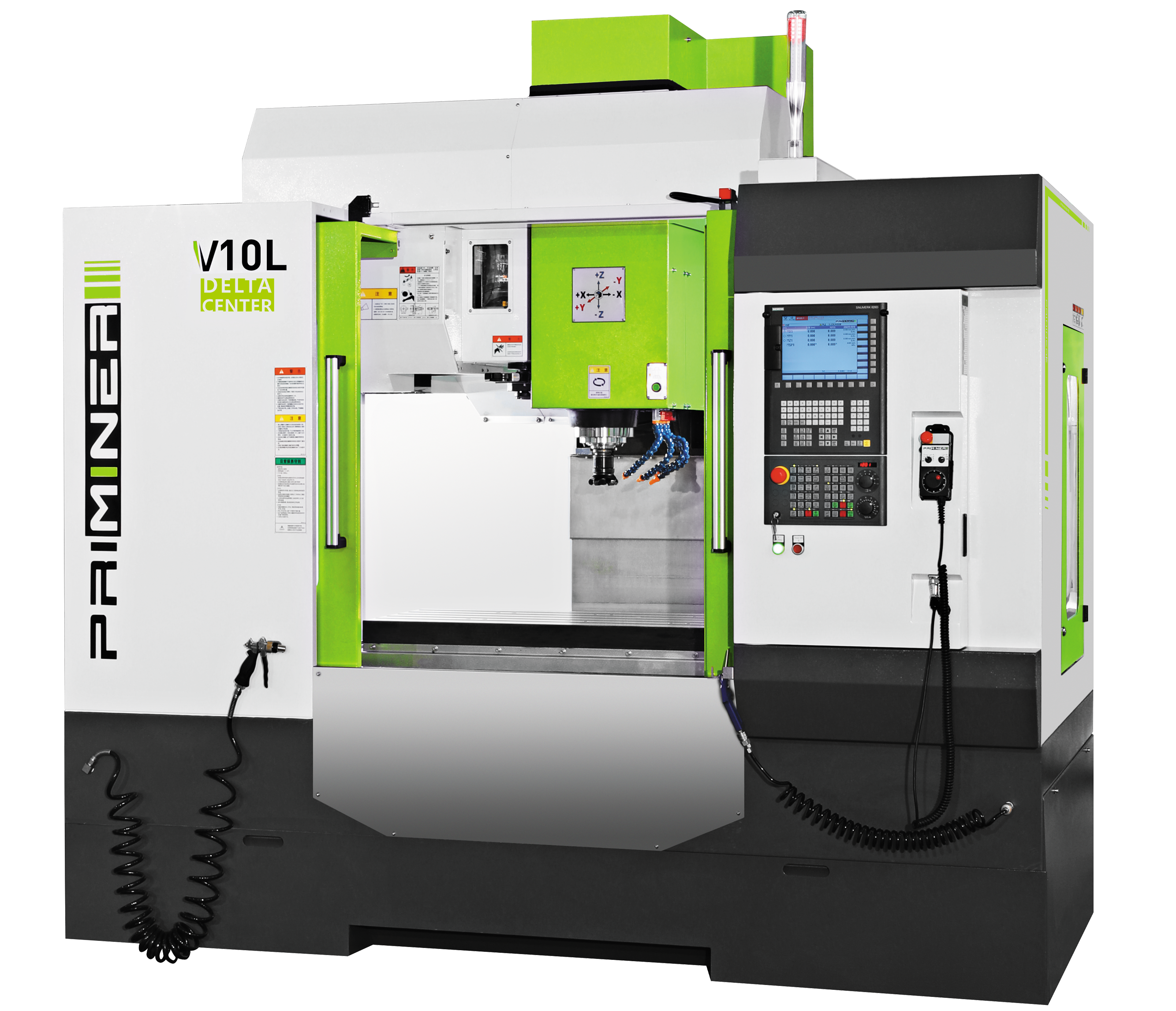

V10L
Vysokovýkonné obráběcí centrum
- Vstupní třída dostupná s různými řídicími systémy
- Nákladově efektivní výroba dílů
- Prostorově úsporný design stroje
Vysokovýkonné obráběcí centrum
| V10L | ||
|---|---|---|
| Řídicí systém | Siemens | Fanuc |
| Stůl | ||
| Velikost stolu | 1,100 x 500 mm | 1,100 x 500 mm |
| T-drážka [šířka x rozteč x počet] | 18 mm × 100 mm × 5 | 18 mm × 100 mm × 5 |
| Max. zatížení | 600 kg | 600 kg |
| Pojezdy | ||
| Pojezd os X/Y/Z | 1,020 / 530 / 560 mm | 1,020 / 530 / 560 mm |
| Rychloposuv X/Y/Z | 30 m/min | 30 m/min |
| Vzdálenost čela vřetena od stolu | 115 ~ 675 mm | 115 ~ 675 mm |
| Vřeteno | ||
| Kužel vřetena | SK40 / BT40 / CAT40 | SK40 / BT40 / CAT40 |
| Výkon motoru vřetena | 7.5 / 15 kW | 3.7 / 13 kW |
| Krouticí moment vřetena | 36 / 72 Nm | 35.8 / 95.5 Nm |
| Otáčky vřetena | 10,000 rpm | 10,000 rpm |
| Výměna nástrojů | ||
| Kapacita | DT24 pockets | DT24 pockets |
| Průměr nástroje | Ø78 / Ø125 mm | Ø78 / Ø125 mm |
| Délka nástroje | 300 mm | 300 mm |
| Hmotnost nástroje | 8 kg | 8 kg |
| Přesnost (VDI 3441 v celém rozsahu) | ||
| Přesnost polohování (bez pravítek) | 0.010 mm | 0.010 mm |
| Opakovatelnost polohování (bez pravítek) | 0.006 mm | 0.006 mm |
| Rozměry a hmotnost | ||
| Rozměry | 3,870 x 2,175 x 2,850 mm | 3,870 x 2,175 x 2,850 mm |
| Hmotnost | 5,000 kg | 5,000 kg |
