V7L

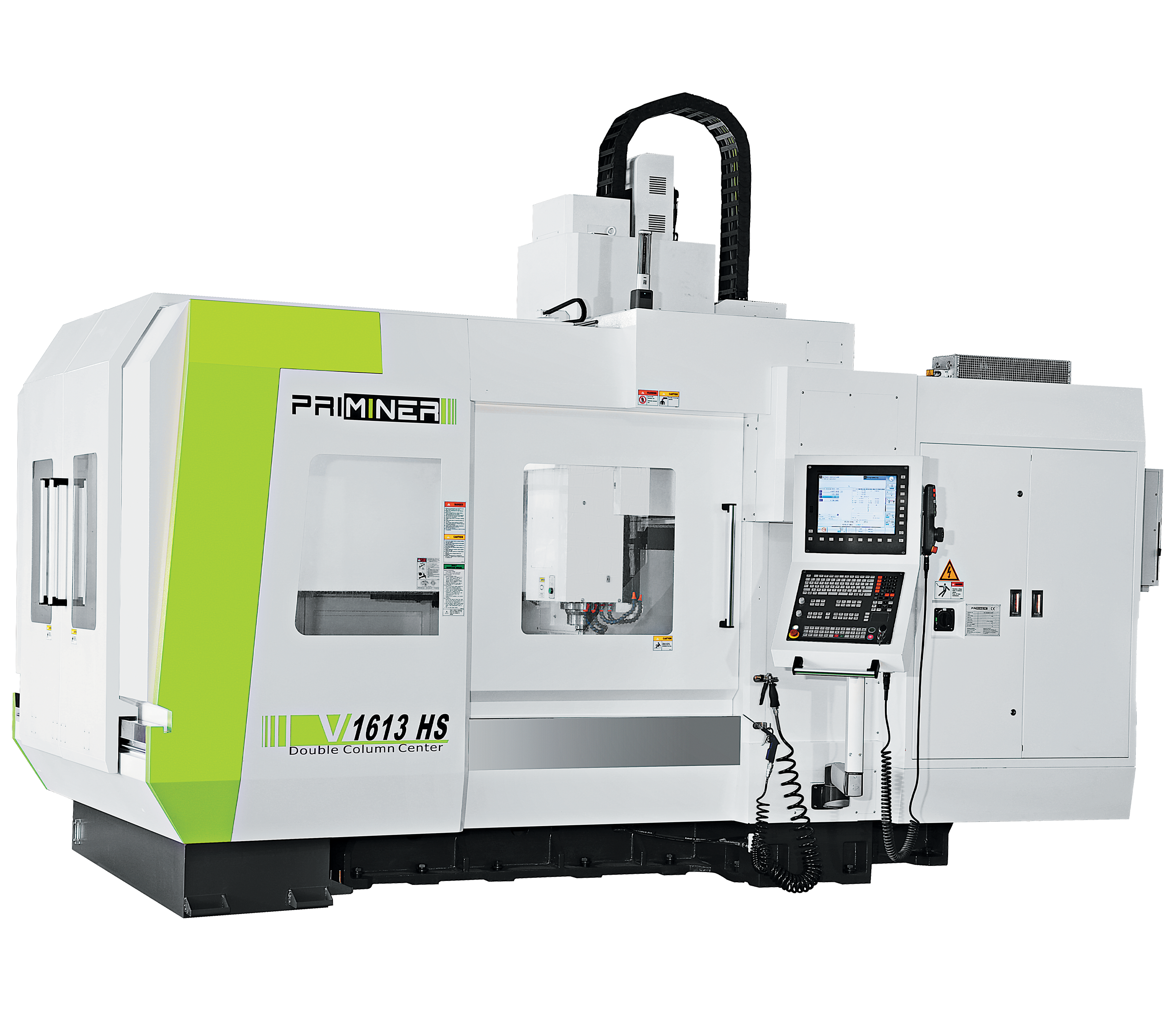

V1613HS

High Torque Linear Guide Machine Center

  • Cast iron is tempered for stress relief to ensure structural stability without deformation
  • C3-class ball screws ensure the highest accuracy and durability
  • Pre-tensioning on all axes minimizes thermal distortion
  • Roller-type linear guideways provide super high rigidity and load capacity
Brzy doplníme
V1613HS
Řídicí systém Siemens / Heidenhain
Stůl
Velikost stolu 1,700 x 1,200 mm
T-drážka [šířka x rozteč x počet] 18 mm × 150 mm × 7
Max. zatížení 3000 kg
Pojezdy
Pojezd os X/Y/Z 1,600 / 1,300 / 600 mm
Rychloposuv X/Y/Z 20 m/min
Vzdálenost čela vřetena od stolu 200 ~ 800 mm
Vřeteno
Kužel vřetena HSK A63
Výkon motoru vřetena 30 / 36 kW
Krouticí moment vřetena 85 / 102 Nm
Otáčky vřetena 18,000 rpm
Přesnost (VDI 3441 v celém rozsahu)
Přesnost polohování (bez pravítek) 0.012 mm
Opakovatelnost polohování (bez pravítek) 0.010 mm
Rozměry a hmotnost
Rozměry 4,890 x 4,110 x 3,650 mm
Hmotnost 16,000 kg
Brzy doplníme

Standardní konfigurace

  • Vestavné vřeteno HSK A63 18000 rpm 30/36 kW 85/102 Nm (Siemens & Heidenhain)
  • Válečková lineární vedení na všech osách
  • Plně uzavřený kryt proti stříkající kapalině
  • Telescopic covers for linear axis (X-axis)
  • Two screw type and one chain type chip conveyor
  • Chladič oleje vřetena
  • Klimatizace rozvaděče
  • Tuhé závitování
  • Automatický mazací systém
  • Coolant system
  • Ofuk vzduchem při řezání
  • LED pracovní osvětlení
  • Světelná signalizace konce programu
  • Elektrické ruční kolečko (MPG)
  • Sada nářadí
  • Vyrovnávací šrouby a podložky
  • Oplachová pistole
  • Vzduchová pistole
  • Uživatelská příručka (mechanická + elektrická část)
  • Ethernet, CF karta a USB rozhraní

Volitelná konfigurace

  • 40 místný řetězový zásobník nástrojů , BT40/SK40/CAT40
  • Sealed linear scales on X/Y/Z axes
  • Chlazení středem vřetena (CTS) + ATS
  • Skimmer (odlučovač oleje)
  • Extra 200GB SSD program memory (Only available on SIEMENS Control)
