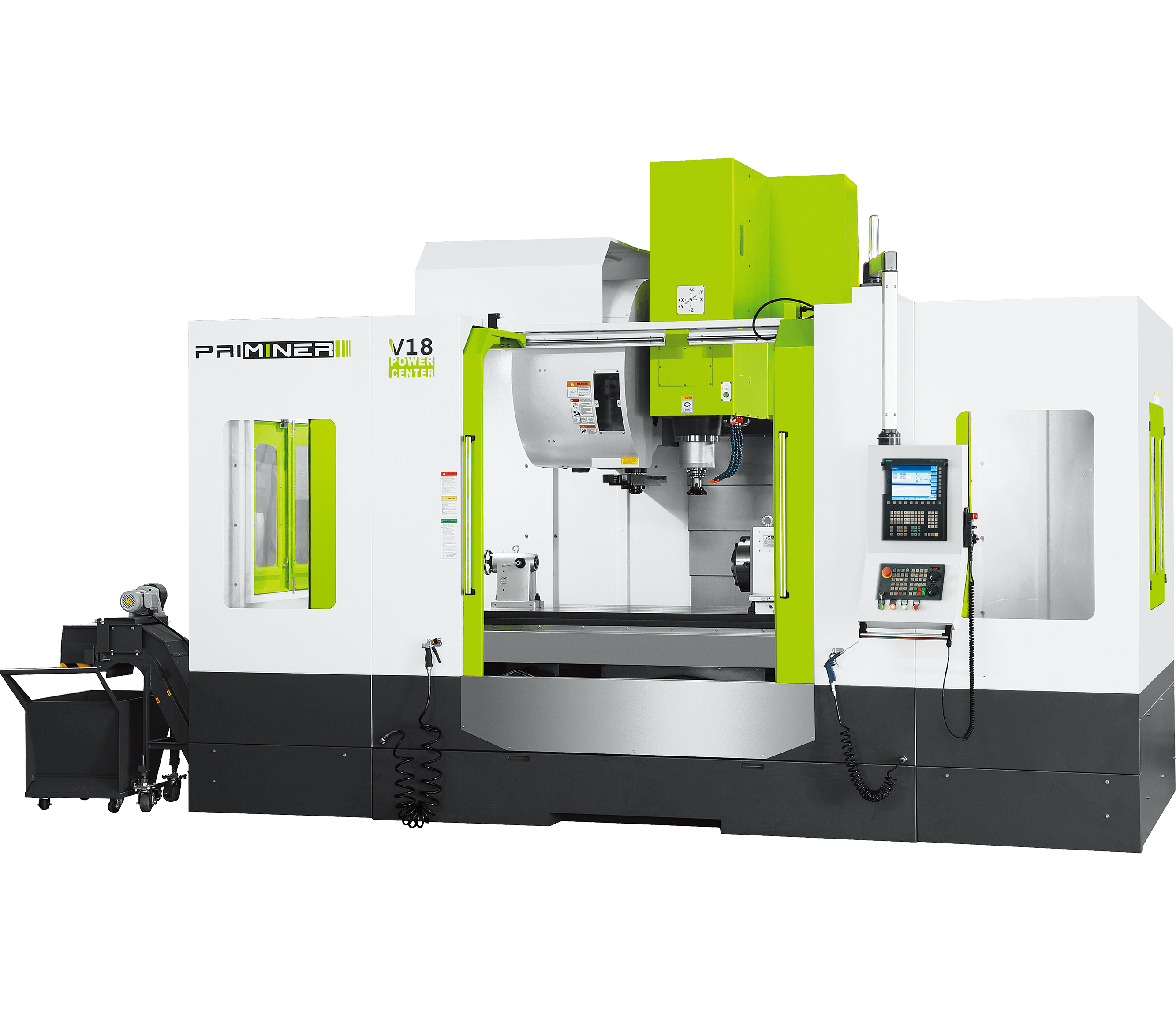

Vysokovýkonné obráběcí centrum
| V18 | ||
|---|---|---|
| Řídicí systém | Siemens | Fanuc |
| Stůl | ||
| Velikost stolu | 2,000 x 900 mm | 2,000 x 900 mm |
| T-drážka [šířka x rozteč x počet] | 22 mm × 165 mm × 5 | 22 mm × 165 mm × 5 |
| Max. zatížení | 2,000 kg | 2,000 kg |
| Pojezdy | ||
| Pojezd os X/Y/Z | 1,800 / 900 / 800 mm | 1,800 / 900 / 800 mm |
| Rychloposuv X/Y/Z | 20 / 20 / 15 m/min | 20 / 20 / 15 m/min |
| Vzdálenost čela vřetena od stolu | 160 ~ 960 mm | 160 ~ 960 mm |
| Vřeteno | ||
| Kužel vřetena | SK40 / BT40 / CAT40 | SK40 / BT40 / CAT40 |
| Výkon motoru vřetena | 17 / 42 kW | 15 / 20.3 kW |
| Krouticí moment vřetena | 183 / 400 Nm | 143 / 259 Nm |
| Otáčky vřetena | 6,000 rpm | 6,000 rpm |
| Výměna nástrojů | ||
| Kapacita | DT24 pockets | DT24 pockets |
| Průměr nástroje | Ø125 / Ø245 mm | Ø125 / Ø245 mm |
| Délka nástroje | 400 mm | 400 mm |
| Hmotnost nástroje | 15 kg | 15 kg |
| Přesnost (VDI 3441 v celém rozsahu) | ||
| Přesnost polohování (bez pravítek) | 0.016 mm | 0.016 mm |
| Opakovatelnost polohování (bez pravítek) | 0.010 mm | 0.010 mm |
| Rozměry a hmotnost | ||
| Rozměry | 5,722 x 3,335 x 3,440 mm | 5,722 x 3,335 x 3,440 mm |
| Hmotnost | 17,500 kg | 17,500 kg |
