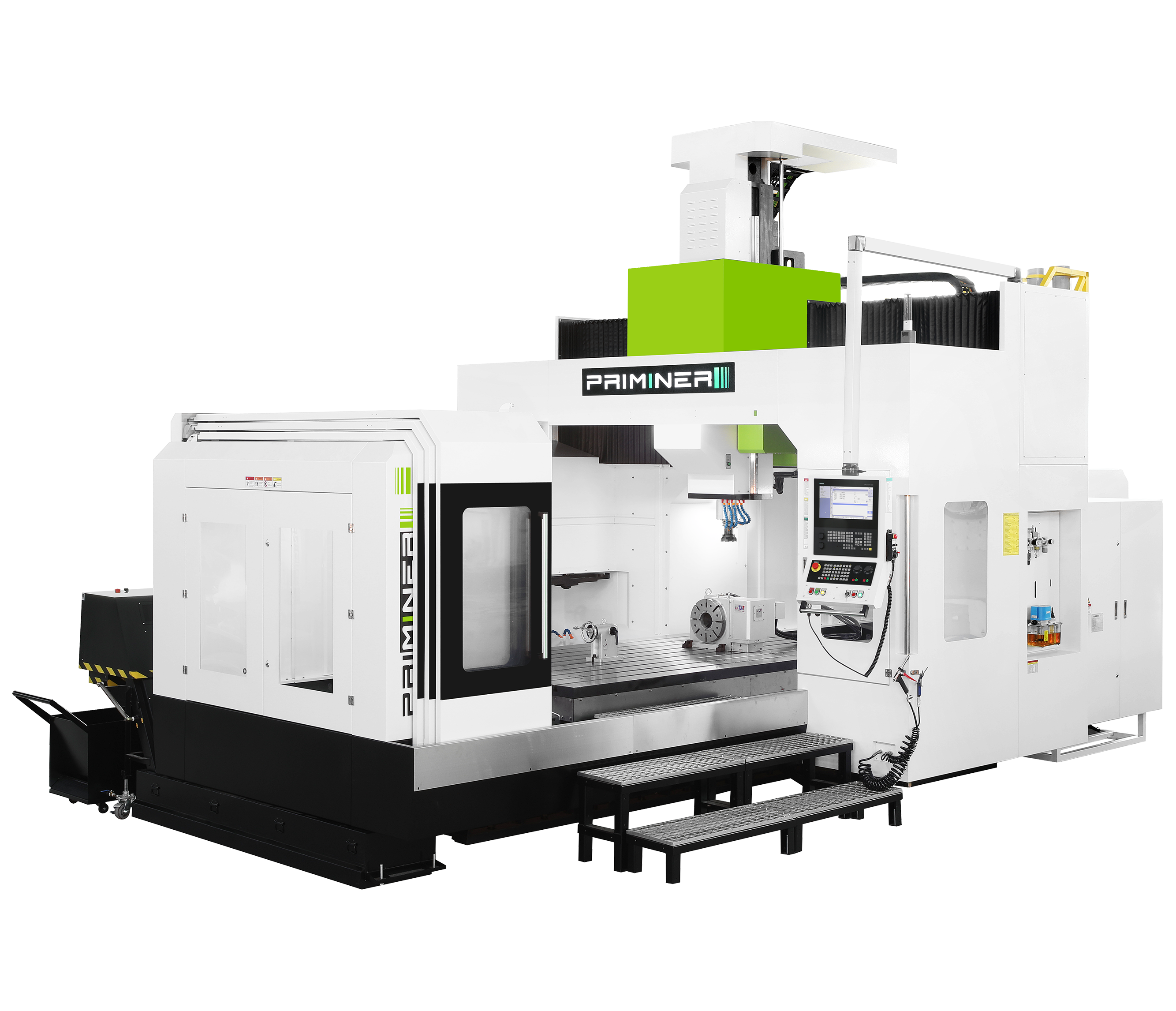

Dvousloupové obráběcí centrum
| V2516 | ||
|---|---|---|
| Řídicí systém | Siemens / Heidenhain | Fanuc |
| Stůl | ||
| Velikost stolu | 2,500 x 1,400 mm | 2,500 x 1,400 mm |
| T-drážka [šířka x rozteč x počet] | 22 mm × 170 mm × 7 | 22 mm × 170 mm × 7 |
| Max. zatížení | 7000 kg | 7000 kg |
| Pojezdy | ||
| Pojezd os X/Y/Z | 2,500 / 1,600 / 800 mm | 2,500 / 1,600 / 800 mm |
| Rychloposuv X/Y/Z | 15 /20 / 20 m/min | 15 /20 / 20 m/min |
| Vzdálenost čela vřetena od stolu | 270 ~ 1,070 mm | 270 ~ 1,070 mm |
| Vřeteno | ||
| Kužel vřetena | BT50 / SK50 | BT50 / SK50 |
| Výkon motoru vřetena | 17 / 42 kW | 15 / 20.3 kW |
| Krouticí moment vřetena | 183 / 400 Nm | 143 / 259 Nm |
| Otáčky vřetena | 6,000 rpm | 6,000 rpm |
| Přesnost (VDI 3441 v celém rozsahu) | ||
| X/Y/Z Positioning accuracy (without linear scales) | 0.018 / 0.015 / 0.012 mm | 0.018 / 0.015 / 0.012 mm |
| X/Y/Z Positioning repeatability (without linear scales) | 0.012 / 0.010 / 0/008 mm | 0.012 / 0.010 / 0/008 mm |
| Rozměry a hmotnost | ||
| Rozměry | 7,470 x 4,160 x 4,200 mm | 7,470 x 4,160 x 4,200 mm |
| Hmotnost | 20,500 kg | 20,500 kg |
