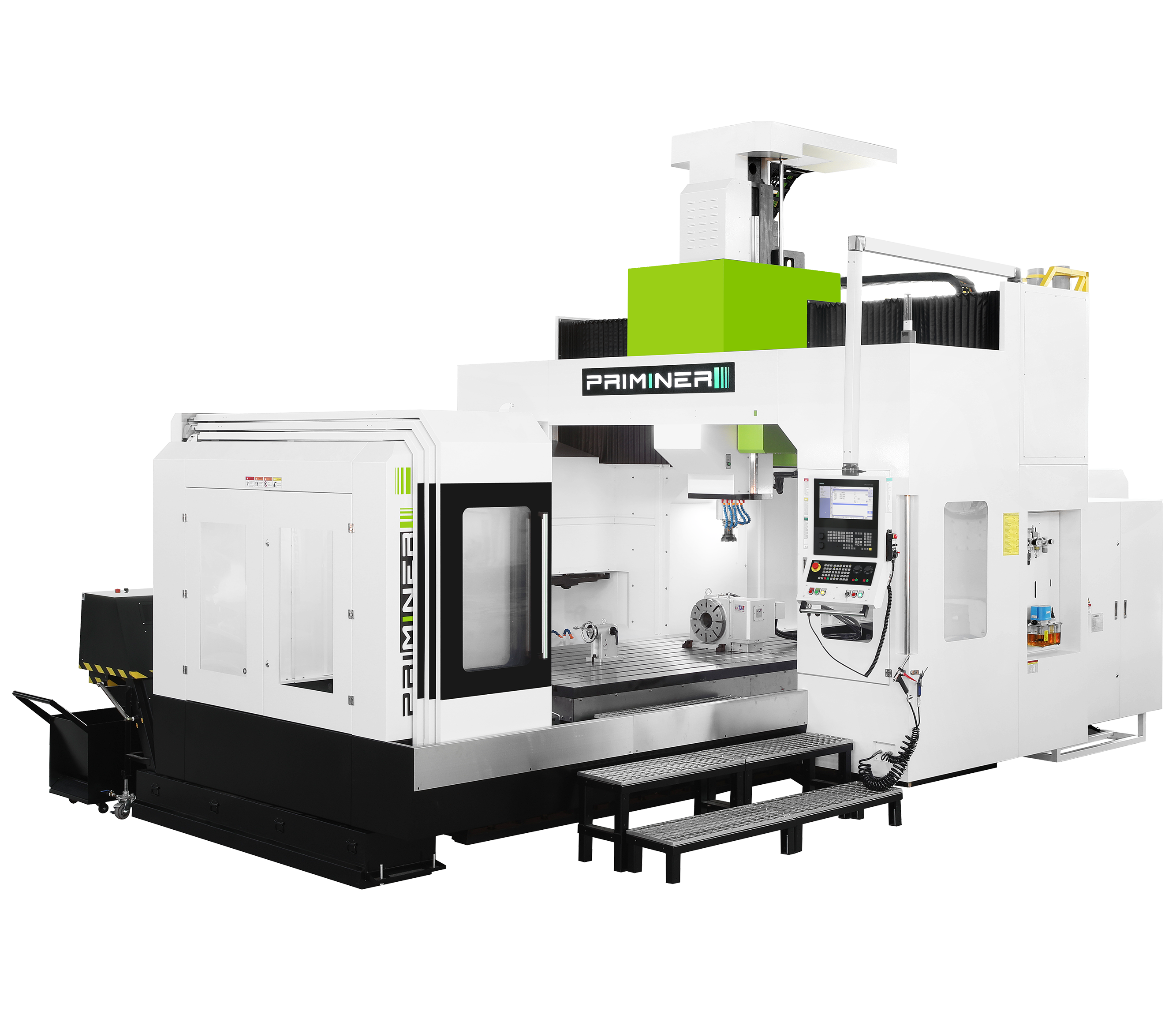

Dvousloupové obráběcí centrum
| V3320 | ||||
|---|---|---|---|---|
| Řídicí systém | Siemens / Heidenhain | Fanuc | ||
| Stůl | ||||
| Velikost stolu | 3,300 x 1,700 mm | 3,300 x 1,700 mm | ||
| T-drážka [šířka x rozteč x počet] | 22 mm × 170 mm × 9 | 22 mm × 170 mm × 9 | ||
| Max. zatížení | 10,000 kg | 10,000 kg | ||
| Pojezdy | ||||
| Pojezd os X/Y/Z | 3,300 / 2,700 / 1,000 mm | 3,300 / 2,700 / 1,000 mm | ||
| Rychloposuv X/Y/Z | 20 m/min | 20 m/min | ||
| Vzdálenost čela vřetena od stolu | 200 ~ 1,200 mm | 200 ~ 1,200 mm | ||
| Vřeteno | ||||
| Kužel vřetena | BT50 / SK50 | BT50 / SK50 | ||
| Výkon motoru vřetena | 22 / 60 kW | 22 / 45 kW | ||
| Krouticí moment vřetena | 172 / 380 Nm | 140 / 286 Nm | ||
| Otáčky vřetena | 6,000 rpm | 6,000 rpm | ||
| Přesnost (VDI 3441 v celém rozsahu) | ||||
| X/Y/Z Positioning accuracy (without linear scales) | 0.018 / 0.015 / 0.012 mm | 0.018 / 0.015 / 0.012 mm | ||
| X/Y/Z Positioning repeatability (without linear scales) | 0.020 / 0.020 / 0/015 mm | 0.015 / 0.015 / 0/010 mm | ||
| Rozměry a hmotnost | ||||
| Rozměry | 8,292 x 5,095 x 5,080 mm | 8,292 x 5,095 x 5,080 mm | ||
| Hmotnost | 32,000 kg | 32,000 kg | ||
