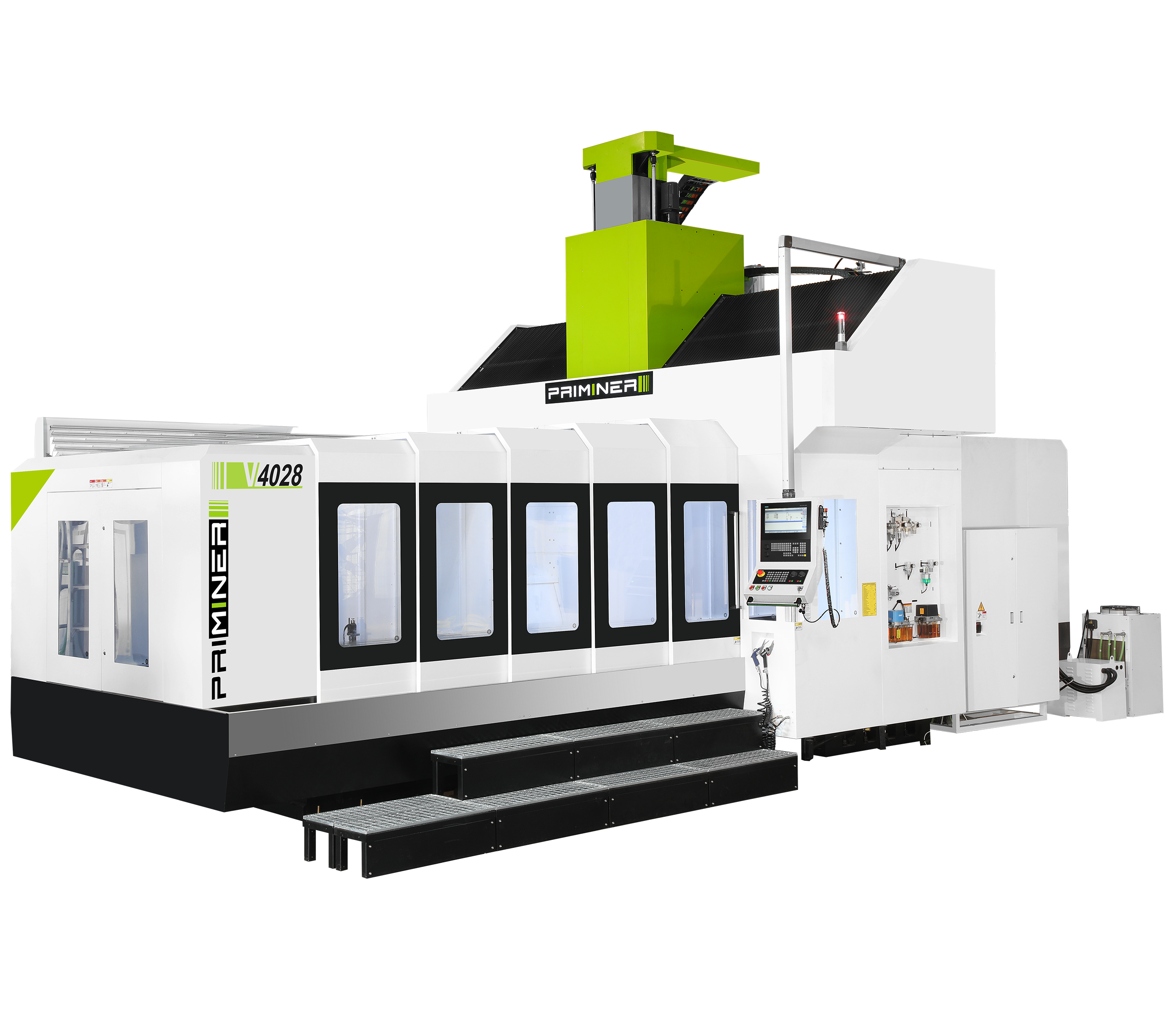

Dvousloupové obráběcí centrum
| V4028 | |||
|---|---|---|---|
| Řídicí systém | Siemens / Heidenhain | Fanuc | |
| Stůl | |||
| Velikost stolu | 4,000 x 2,400 mm | 4,000 x 2,400 mm | |
| T-drážka [šířka x rozteč x počet] | 28 mm × 200 mm × 11 | 28 mm × 200 mm × 11 | |
| Max. zatížení | 15,000 kg | 15,000 kg | |
| Pojezdy | |||
| Pojezd os X/Y/Z | 4,200 / 3,300 / 1,200 mm | 4,200 / 3,300 / 1,200 mm | |
| Rychloposuv X/Y/Z | 12 / 15 / 20 m/min | 12 / 15 / 20 m/min | |
| Vzdálenost čela vřetena od stolu | 250 ~ 1,450 mm | 250 ~ 1,450 mm | |
| Vřeteno | |||
| Kužel vřetena | BT50 / SK50 | BT50 / SK50 | |
| Výkon motoru vřetena | 22 / 60 kW | 22 / 45 kW | |
| Krouticí moment vřetena | 172 / 380 Nm | 140 / 286 Nm | |
| Otáčky vřetena | 6,000 rpm | 6,000 rpm | |
| Přesnost (VDI 3441 v celém rozsahu) | |||
| X/Y/Z Positioning accuracy (without linear scales) | 0.025 / 0.020 / 0.015 mm | 0.025 / 0.020 / 0.015 mm | |
| X/Y/Z Positioning repeatability (without linear scales) | 0.020 / 0.015 / 0/010 mm | 0.020 / 0.015 / 0/010 mm | |
| Rozměry a hmotnost | |||
| Rozměry | 10,580 x 5,855 x 5,920 mm | 10,580 x 5,855 x 5,920 mm | |
| Hmotnost | 50,000 kg | 50,000 kg | |
