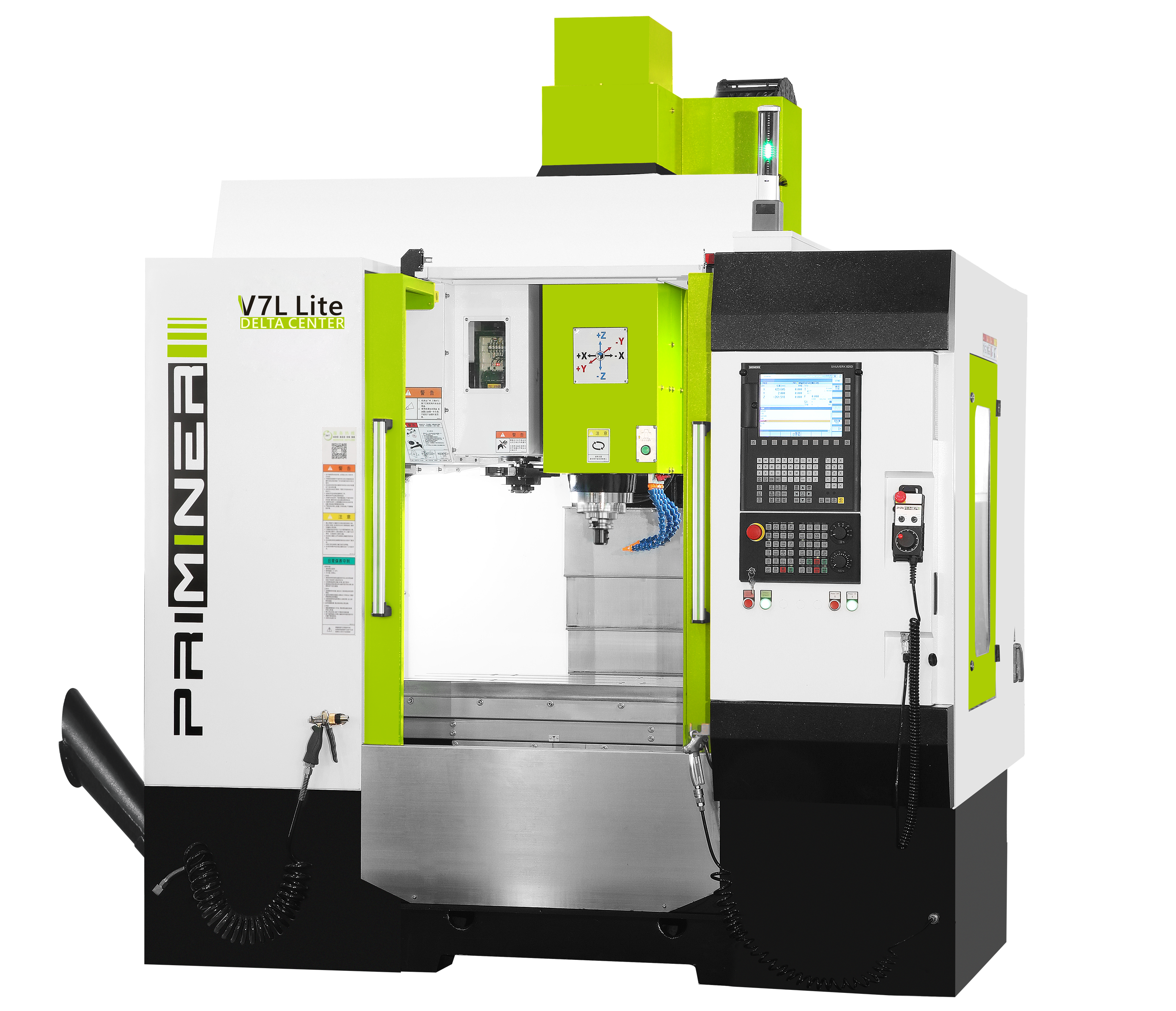

Vysokovýkonné obráběcí centrum
| V7L | ||
|---|---|---|
| Řídicí systém | Siemens | Fanuc |
| Stůl | ||
| Velikost stolu | 900 x 420 mm | 900 x 420 mm |
| T-drážka [šířka x rozteč x počet] | 14 mm × 125 mm × 3 | 14 mm × 125 mm × 3 |
| Max. zatížení | 500 kg | 500 kg |
| Pojezdy | ||
| Pojezd os X/Y/Z | 760 / 450 / 520 mm | 760 / 450 / 520 mm |
| Rychloposuv X/Y/Z | 30 m/min | 30 m/min |
| Vzdálenost čela vřetena od stolu | 100 ~ 620 mm | 100 ~ 620 mm |
| Vřeteno | ||
| Kužel vřetena | SK40 / BT40 / CAT40 | SK40 / BT40 / CAT40 |
| Výkon motoru vřetena | 7.5 / 15 kW | 3.7 / 13 kW |
| Krouticí moment vřetena | 36 / 72 Nm | 23.6 / 82.8 Nm |
| Otáčky vřetena | 10,000 rpm | 10,000 rpm |
| Výměna nástrojů | ||
| Kapacita | DT24 pockets | DT24 pockets |
| Průměr nástroje | Ø78 / Ø125 mm | Ø78 / Ø125 mm |
| Délka nástroje | 300 mm | 300 mm |
| Hmotnost nástroje | 8 kg | 8 kg |
| Přesnost (VDI 3441 v celém rozsahu) | ||
| Přesnost polohování (bez pravítek) | 0.008 mm | 0.008 mm |
| Opakovatelnost polohování (bez pravítek) | 0.006 mm | 0.006 mm |
| Rozměry a hmotnost | ||
| Rozměry | 2,900 x 2,295 x 2,900 mm | 2,900 x 2,295 x 2,900 mm |
| Hmotnost | 4,500 kg | 4,500 kg |
