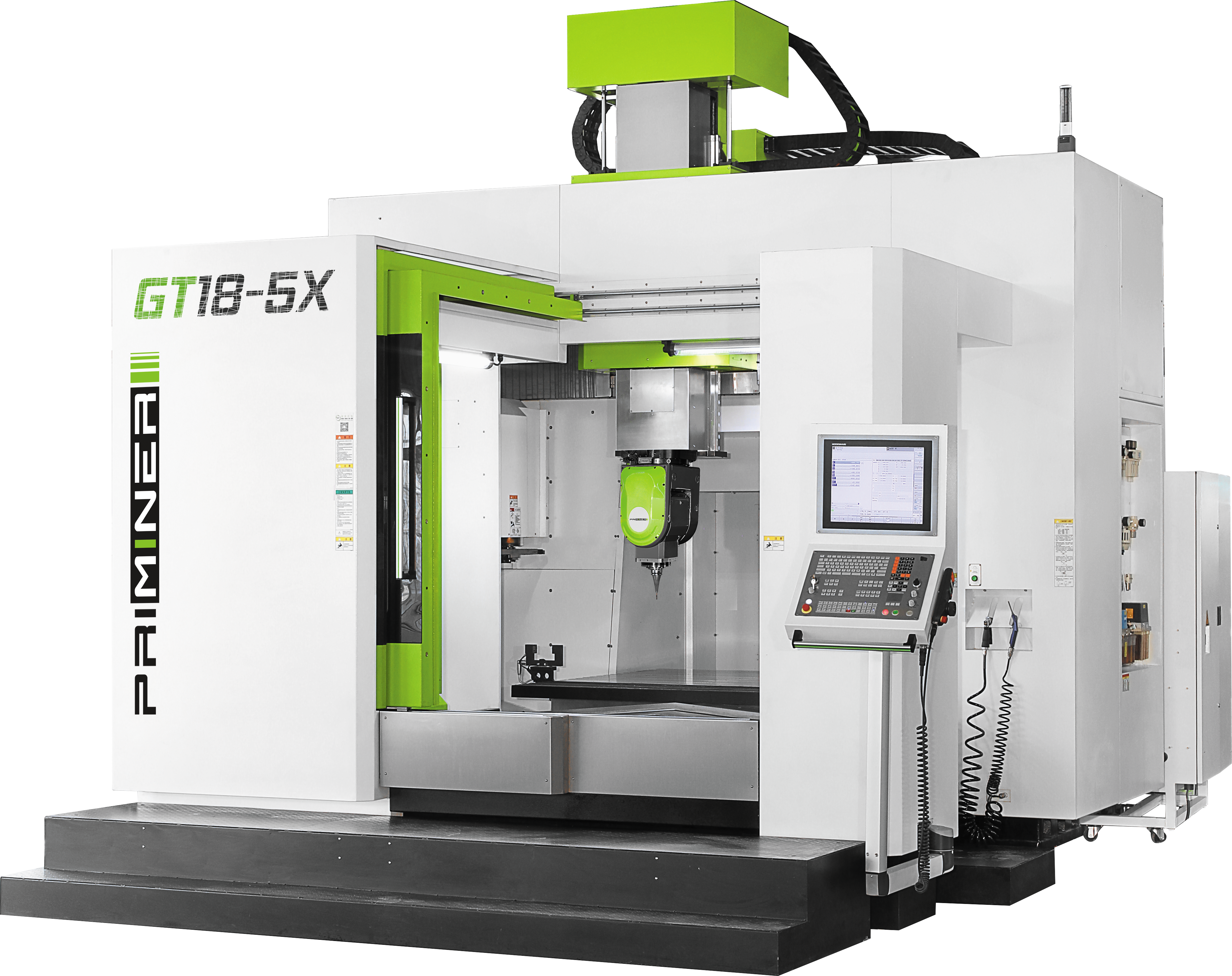

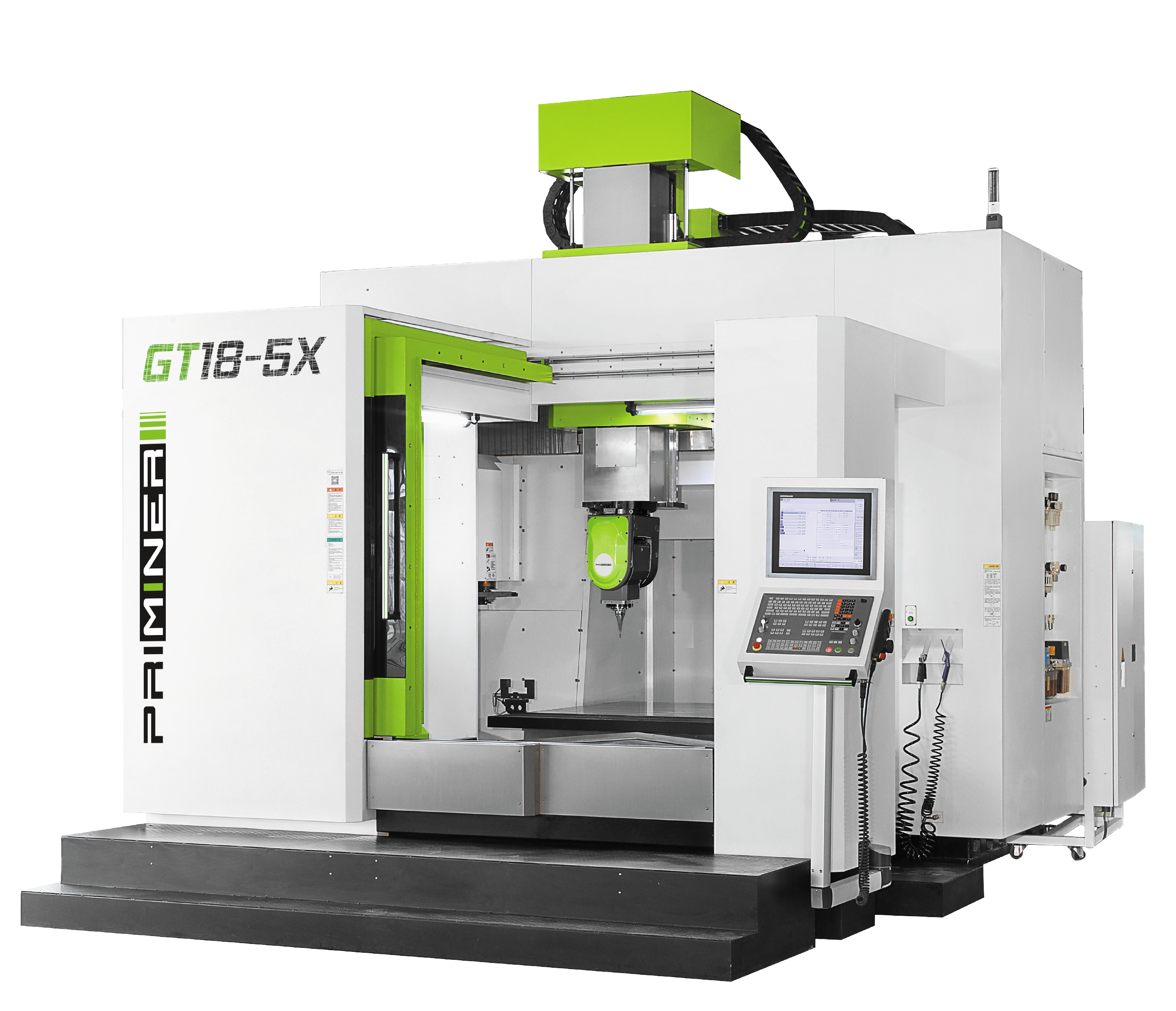

Priminer GT18-5X - 5 axis CNC centrum

Brzy doplníme

	GT18-5X
Stůl
Velikost stolu	1,800 x 1,400 mm
T-drážka [šířka x rozteč x počet]	22 mm × 170 mm × 7
Max. zatížení	6,000 kg
Pojezdy
Pojezd os X/Y/Z	1,900 / 1,400 / 800 mm
A/C Travel	±108° ~ ±270°
Vřeteno
Spindle taper	HSK A63
Výkon motoru vřetena	30 / 35 kW
Krouticí moment vřetena	72 / 85 Nm
Otáčky vřetena	24,000 rpm
Vzdálenost čela vřetena od stolu	50 ~ 850 mm
90° spindle center line to table	410 -1210 mm
Distance between column	1960 mm
Feed
Rapid feed X/Y/Z	24 m/min
Rotation speed B/C	50 rpm
Řídicí systém
CNC control	Siemens / Heidenhain

Model S AC head, built-in spindle HSK A63 24000rpm_30/35kW_72/85Nm (SIEMENS / HEIDENHAIN)
60 pockets chain type tool changer, HSK A63
Y axis with dual direct drive
Sealed linear scales on X/Y/Z axes
Rotary encoder on B/C axes
Direct drive head
Plně uzavřený kryt proti stříkající kapalině
Telescopic covers for linear axis (X-axis)
Two screw type and one chain type chip conveyor
High precision spindle water cooler
Klimatizace rozvaděče
Tuhé závitování
Automatický mazací systém
Coolant system
Ofuk vzduchem při řezání
LED pracovní osvětlení
Světelná signalizace konce programu
Elektrické ruční kolečko (MPG)
Sada nářadí
Vyrovnávací šrouby a podložky
Oplachová pistole
Vzduchová pistole
User manual (mechanical+electrical parts)
Ethernet, CF karta a USB rozhraní

Stáhnout STEP model Stáhnout rozměry stroje
