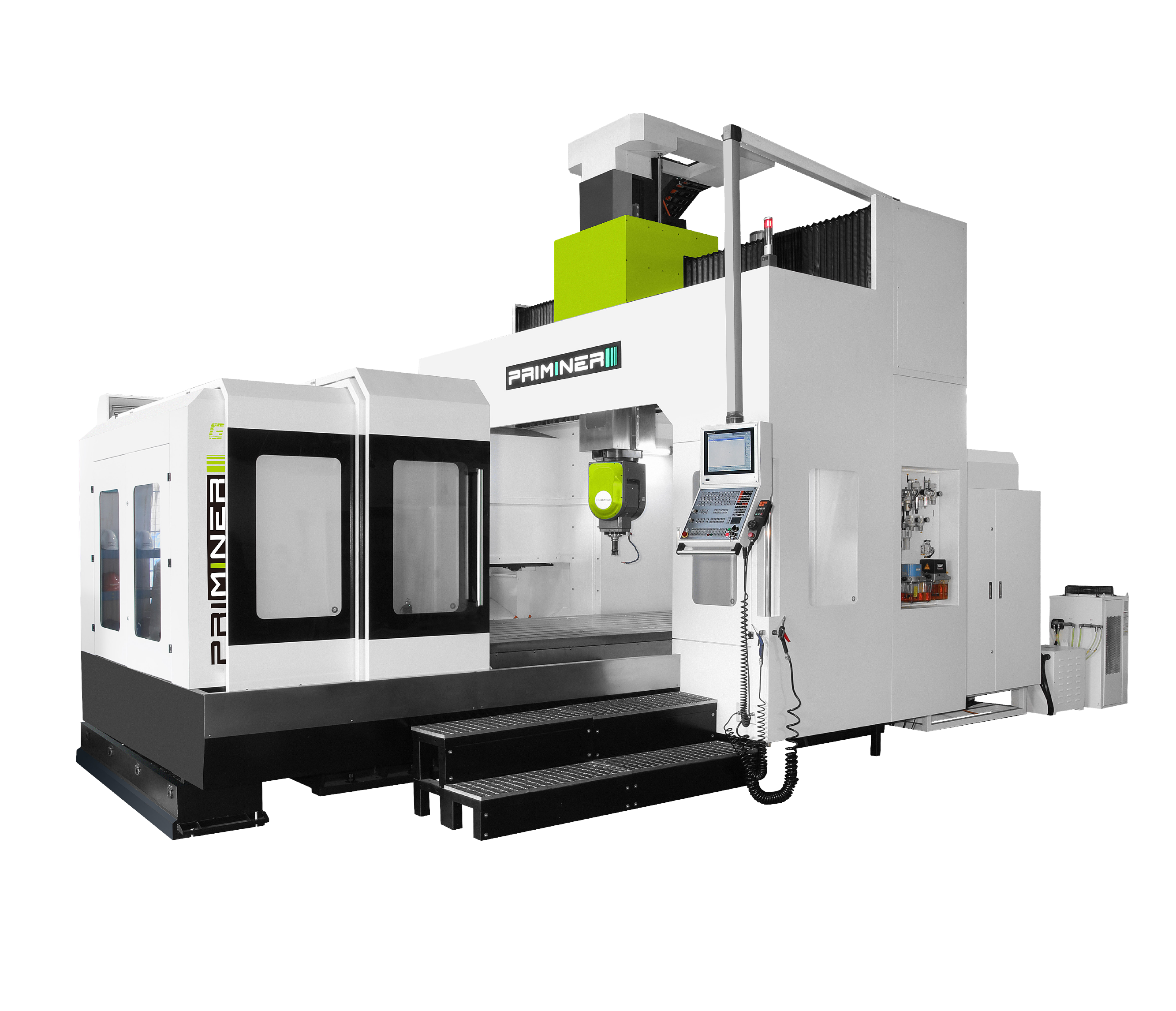

GT320-5X

Double Column 5-axis Machining Center

  • Gantry-type structural design
  • The worktable adopts a ballscrew drive with a full closed-loop control system using a sealed linear scale
  • The base is make of one-piece cast-iron
  • Extra-wide column design
  • DD driven double arm head
  • A/C axes adopt direct-drive (DD) motor technology
Brožura

Brzy doplníme

GT320-5X
Stůl
Velikost stolu 3,300 x 1,700 mm
T-drážka [šířka x rozteč x počet] 22 mm × 170 mm × 9
Max. zatížení 10,000 kg
Pojezdy
Pojezd os X/Y/Z 3,300 / 2,700 / 1,000 mm
A/C Travel ±108° / ±270°
Vřeteno
Spindle taper HSK A63
Výkon motoru vřetena 30 / 35 kW
Krouticí moment vřetena 72 / 85 Nm
Otáčky vřetena 24,000 rpm
Vzdálenost čela vřetena od stolu 155 ～ 1155 mm
90° spindle center line to table 465 ～ 1465 mm
Distance between column 2000 mm
Feed
Rapid feed X/Y/Z 20 m/min
Rotation speed B/C 50 rpm
Řídicí systém
CNC control Siemens / Heidenhain

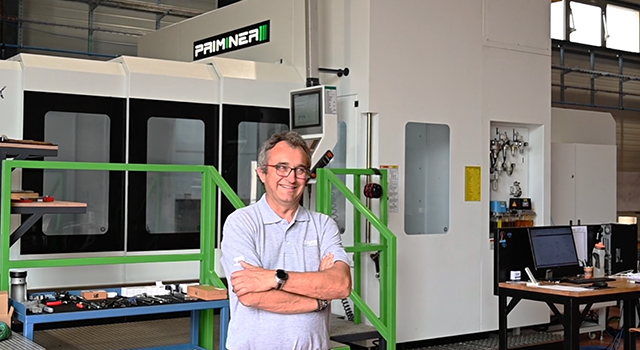

Case Study

Mould

Standardní konfigurace

  • Model S AC head, bulit-in spindle HSK A63 24000rpm_30/35kW_72/85Nm (SIEMENS/ HEIDENHAIN)
  • 60 pockets chain type tool changer, HSK A63
  • Sealed linear scales on X/Y/Z axes
  • Rotary encoder on A/C axes
  • Direct drive head
  • Plně uzavřený kryt proti stříkající kapalině
  • Telescopic covers for linear axis (X-axis)
  • Two screw type and one chain type chip conveyor
  • High precision spindle water cooler
  • Klimatizace rozvaděče
  • Tuhé závitování
  • Automatický mazací systém
  • Coolant system
  • Ofuk vzduchem při řezání
  • LED pracovní osvětlení
  • Světelná signalizace konce programu
  • Elektrické ruční kolečko (MPG)
  • Sada nářadí
  • Vyrovnávací šrouby a podložky
  • Oplachová pistole
  • Vzduchová pistole
  • User manual (mechanical+electrical parts)
  • Ethernet, CF karta a USB rozhraní

Volitelná konfigurace

  • Model M AC head, bulit-in spindle HSK A100 15000rpm_40/50kW_103/129Nm (SIEMENS/ HEIDENHAIN)
  • 40 pockets tool changer, HSK A100
  • 60 pockets tool changer, HSK A100
  • Chlazení středem vřetena (CTS) + ATS
  • Obrobková sonda
  • Nástrojová sonda
  • Skimmer (odlučovač oleje)
  • Dynamic collision monitoring (DCM)
  • Kinematics
  • Extra 200GB SSD program memory (only available on SIEMENS)
