U800-5Xs

U500-5X

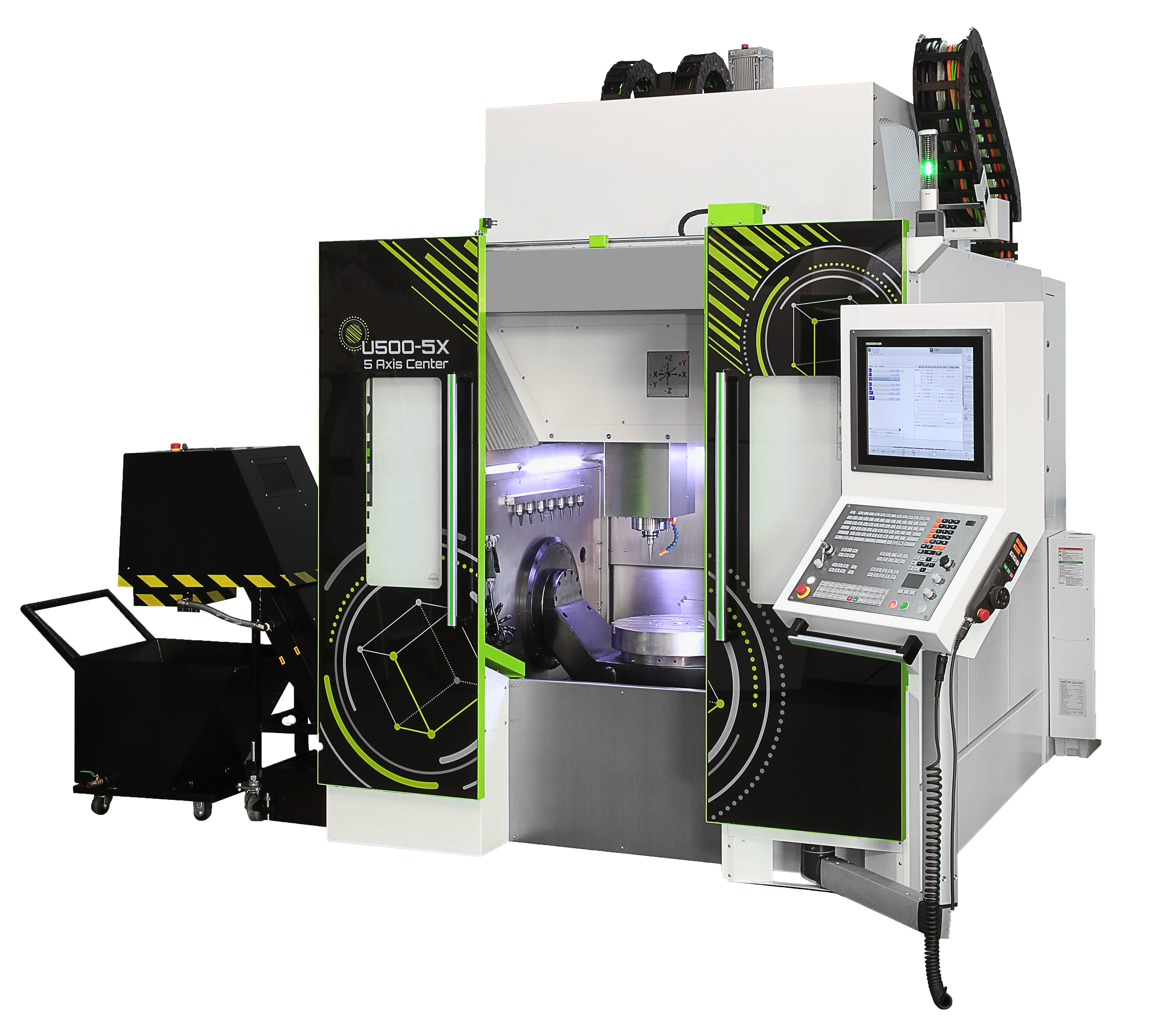

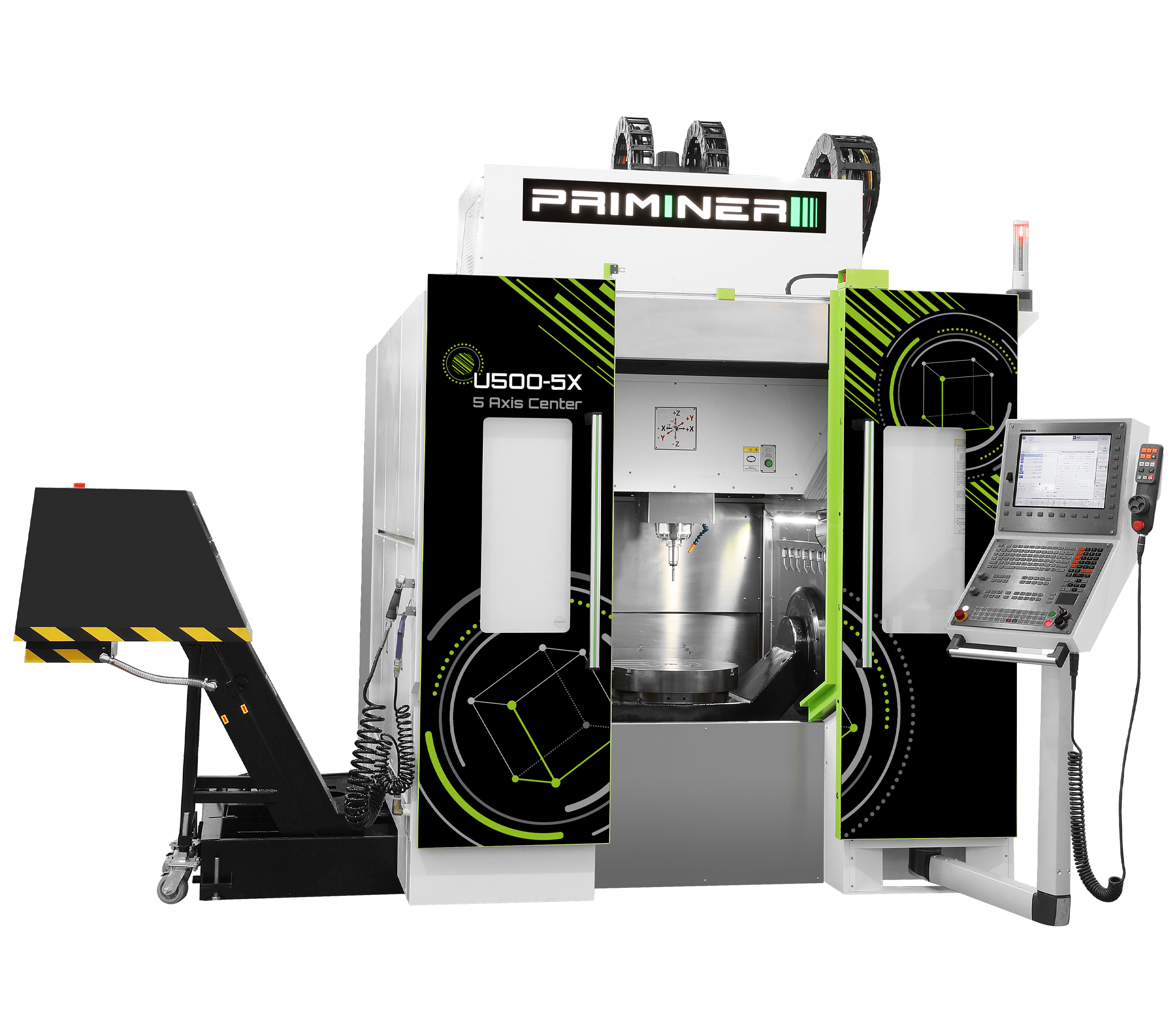

Gantry-type Machining Center

  • Jednodílné vysoce kvalitní lité lože
  • Konstrukce typu Gantry, pohyb os X/Y/Z je oddělen od obráběcího prostoru
  • A/C axes maximum load of 500kg
  • The A/C axes adopts DD motor direct drive technology by high performance torque motor
  • Y-axis dual synchronous drive design
  • Germany high-torque pneumatic brakes
  • Maximum travel up to 700mm
Brožura Gallery

Brzy doplníme

U500-5X
Stůl
Max. workpiece diameter Φ700 x 400 mm
Velikost stolu Φ500 mm
T-drážka [šířka x rozteč x počet] 14 mm × 80 mm × 5
Max. zatížení 500 kg
Pojezdy
Pojezd os X/Y/Z 700 / 650 / 450 mm
A/C Travel +30° ~ -110° / ±360°
Vřeteno
Kužel vřetena HSK A63
Výkon motoru vřetena 20 / 24 kW
Krouticí moment vřetena 48 / 58 Nm
Otáčky vřetena 20,000 rpm
Vzdálenost čela vřetena od stolu 110 ~ 560 mm
Feed
Rapid feed X/Y/Z 36/36/36 m/min（Opt 15/15/15 m/min）
Rotation speed A/C 100 / 170 rpm
Řídicí systém
CNC control Siemens / Heidenhain

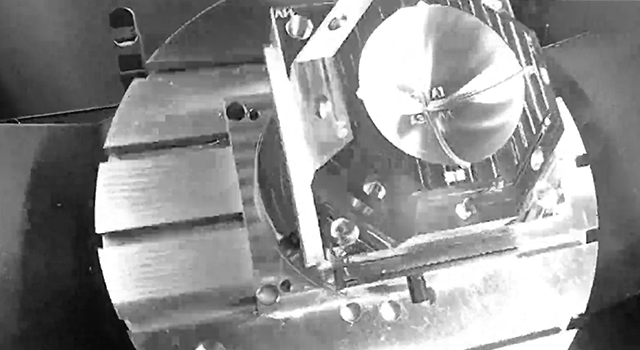

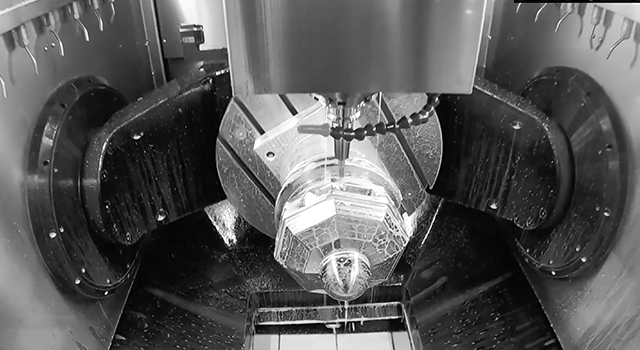

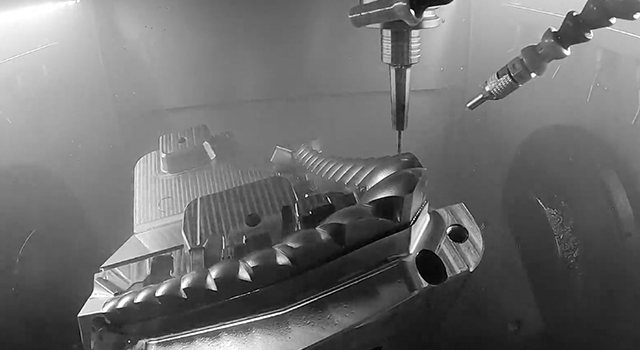

Automotive Mold

Mould Mould Mould

EV

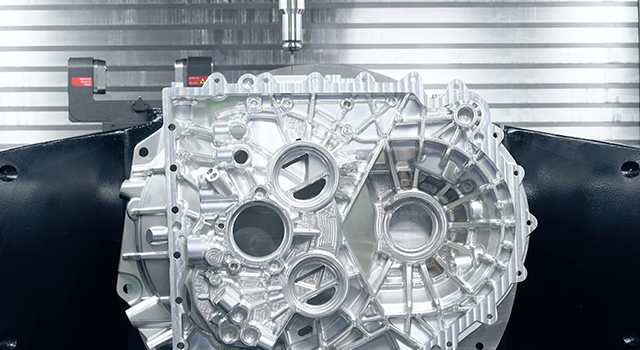

Engine Casing GearBox

Aircraft

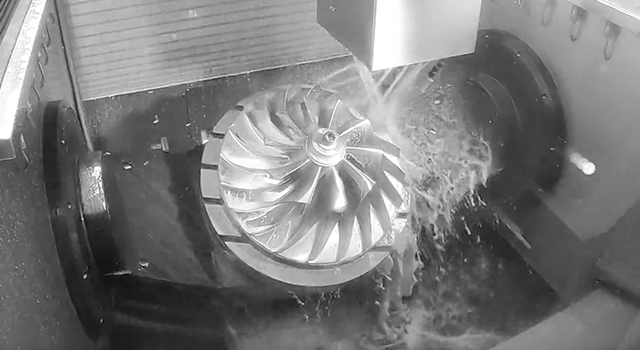

Hydropower

Standardní konfigurace

  • Vestavné vřeteno HSK A63 20000rpm_20/24kW_48/58Nm (SIEMENS / HEIDENHAIN)
  • Direct drive rotary table
  • A axis with single direct drive
  • Y axis with dual direct drive
  • Lineární pravítka na osách X/Y/Z
  • Rotary encoder
  • Plně uzavřený kryt proti stříkající kapalině
  • 32 pockets chain type tool changer, HSK A63
  • Řetězový dopravník třísek
  • High precision spindle water cooler
  • Klimatizace rozvaděče
  • Tuhé závitování
  • Centralized automatic grease lubrication system
  • Coolant system
  • Ofuk vzduchem při řezání
  • LED pracovní osvětlení
  • Světelná signalizace konce programu
  • Elektrické ruční kolečko (MPG)
  • Sada nářadí
  • Vyrovnávací šrouby a podložky
  • Oplachová pistole
  • Vzduchová pistole
  • User manual (mechanical+electrical parts)
  • Ethernet, CF karta a USB rozhraní

Volitelná konfigurace

  • Vestavné vřeteno HSK E50 32000rpm_15/18kW_14/17.3Nm (SIEMENS / HEIDENHAIN)
  • A axis with dual direct drive
  • Chlazení středem vřetena (CTS) + ATS
  • Oil cooling through ballscrew
  • Obrobková sonda
  • Nástrojová sonda
  • Odsávání olejové mlhy
  • Minimum quantity lubrication system
  • Coolant cooling system
  • Dynamic collision monitoring (DCM)
  • Kinematics
  • Extra 200GB SSD program memory (only available on SIEMENS)
