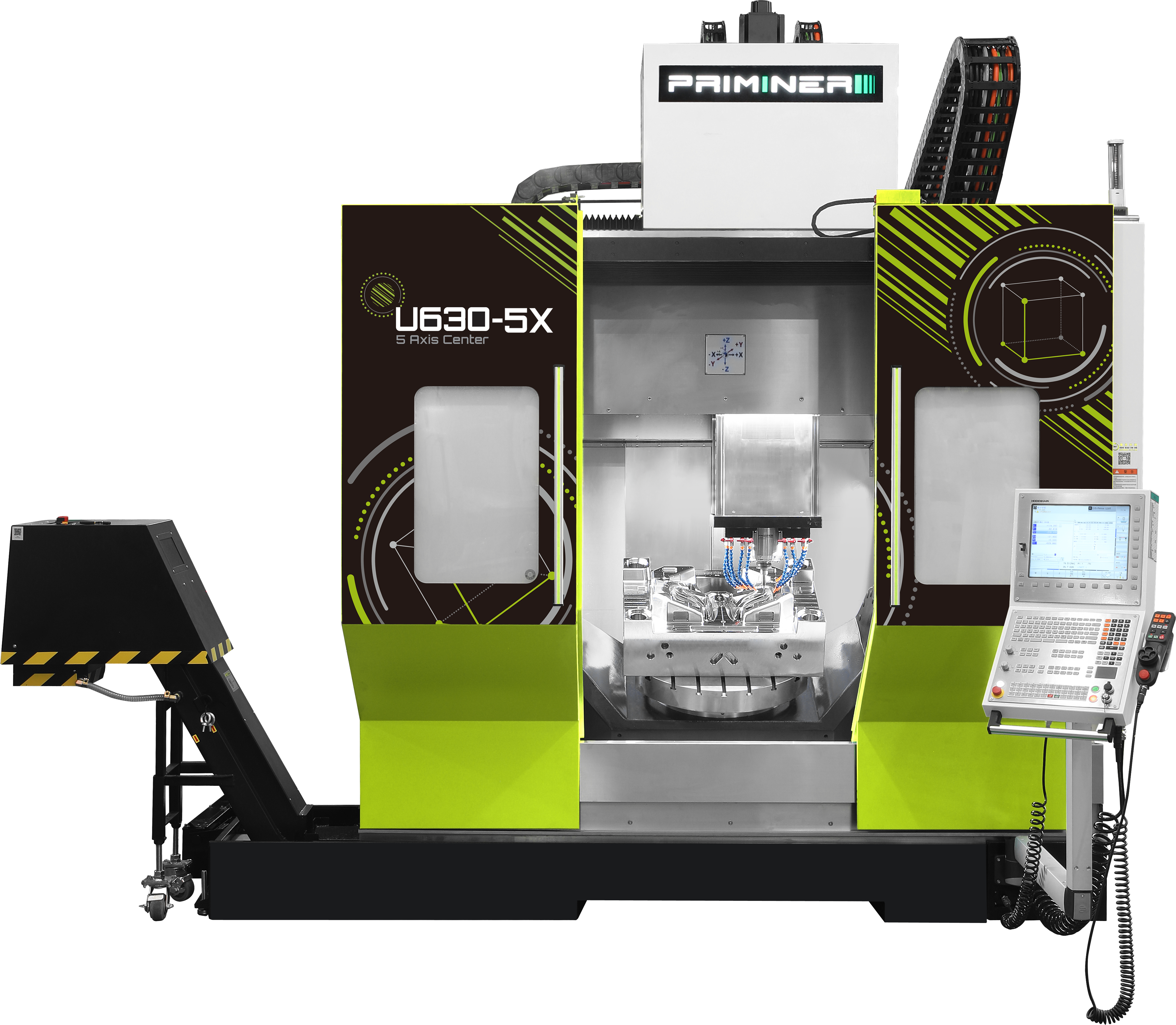

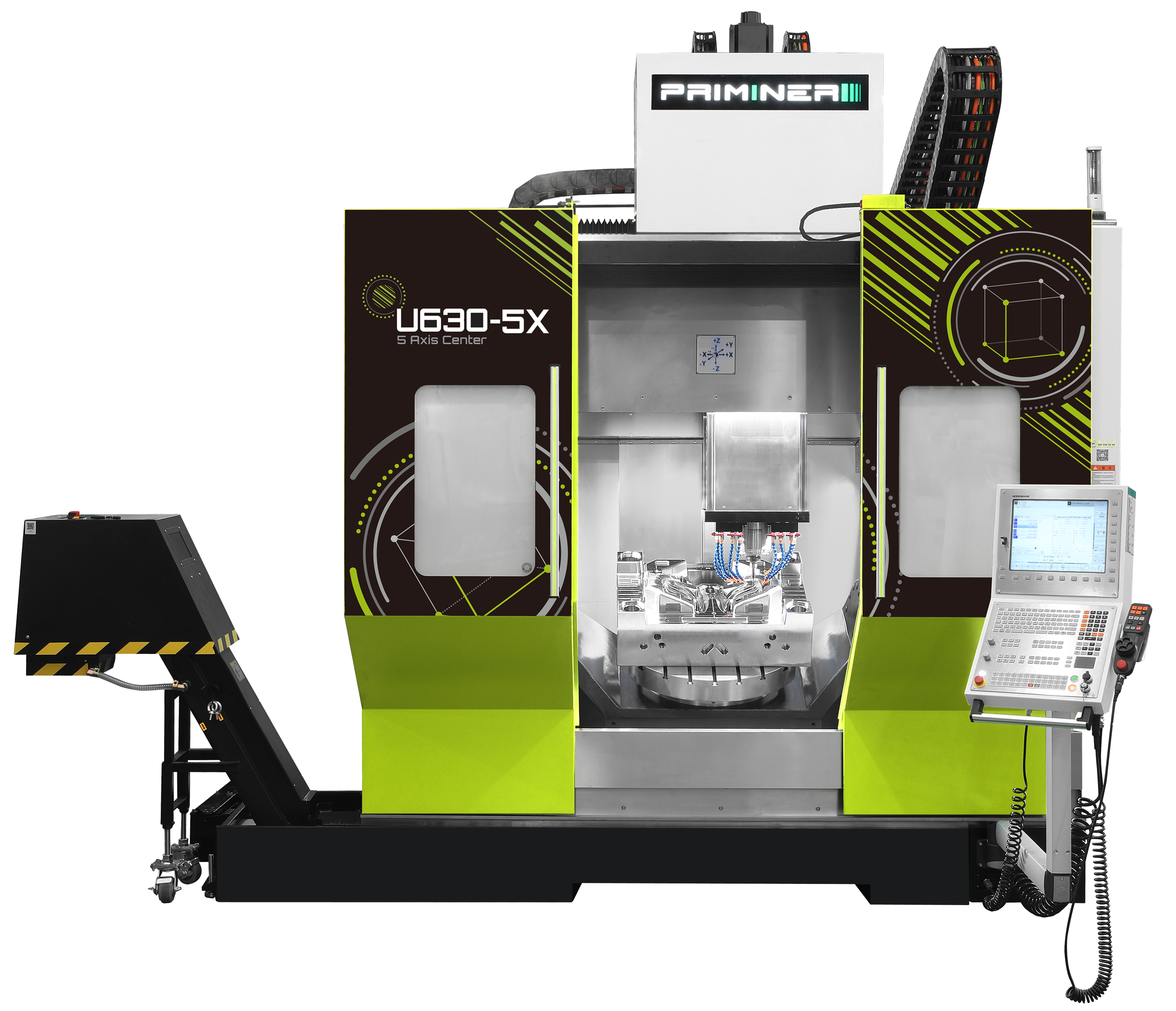

Priminer U630-5X - 5 axis CNC centrum

Brzy doplníme

	U630-5X	U630T-5X
Stůl
Max. workpiece diameter	Φ850 x 550 mm	Φ850 x 550 mm
Velikost stolu	Φ630 x 500 mm	Φ630 mm
T-drážka [šířka x rozteč x počet]	14 mm × 100 mm × 5	14 mm × 8
Max. zatížení	800 kg	500 kg
Pojezdy
Pojezd os X/Y/Z	850 / 875 / 550 mm	850 / 875 / 550 mm
A/C Travel	+30° ~ -110° / ±360°	+30° ~ -110° / ±360°
Vřeteno
Spindle taper	HSK A63	HSK T63
Výkon motoru vřetena	30 / 36 kW	30 / 36 kW
Krouticí moment vřetena	100 / 120 Nm	100 / 120 Nm
Otáčky vřetena	16,000 rpm	15,000 rpm
Vzdálenost čela vřetena od stolu	160 ~ 710 mm	213 ~ 763 mm
Feed
Rapid feed X/Y/Z	60/60/36 m/min	60/60/36 m/min
Rotation speed A/C	100 / 100 rpm	100 / 1000 rpm
Řídicí systém
CNC control	Siemens / Heidenhain	Siemens / Heidenhain

Vestavné vřeteno HSK A63 16000rpm_30/36kW_100/120Nm (SIEMENS / HEIDENHAIN)
Vestavné vřeteno HSK T63 15000rpm_30/36kW_100/120Nm (SIEMENS / HEIDENHAIN) [U630T]
Direct drive rotary table
A axis with dual direct drive
Y axis with dual direct drive
Sealed linear scales on X/Y/Z axes
Rotary encoder on A/C axes
Plně uzavřený kryt proti stříkající kapalině
60 pockets chain type tool changer, HSK A63
Řetězový dopravník třísek
High precision spindle water cooler
Klimatizace rozvaděče
Tuhé závitování
Automatický mazací systém
Centralized automatic grease lubrication system
Coolant system
Ofuk vzduchem při řezání
LED pracovní osvětlení
Světelná signalizace konce programu
Elektrické ruční kolečko (MPG)
Sada nářadí
Vyrovnávací šrouby a podložky
Oplachová pistole
Vzduchová pistole
User manual (mechanical+electrical parts)
Ethernet, CF karta a USB rozhraní

Stáhnout STEP model Stáhnout rozměry stroje
