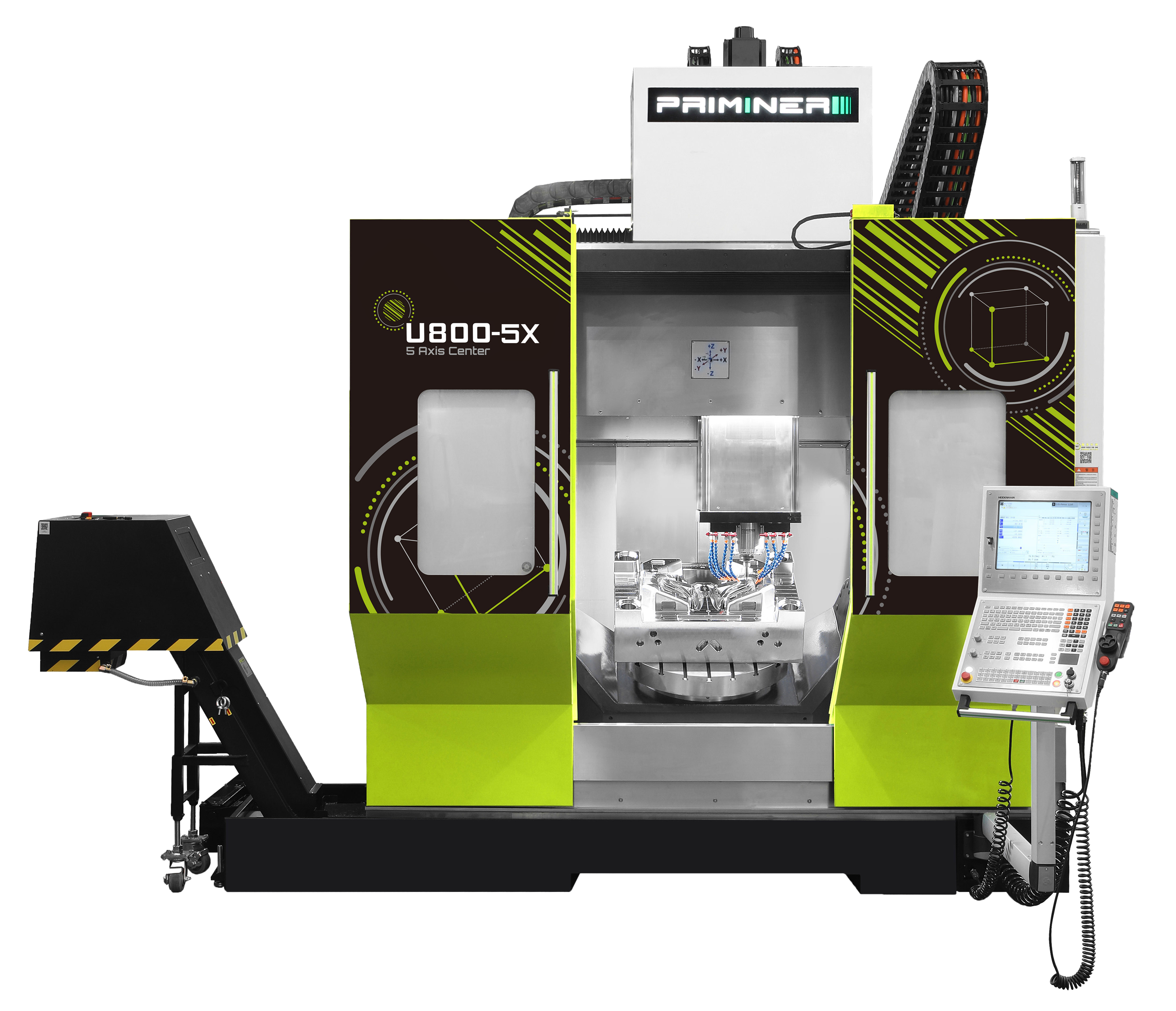

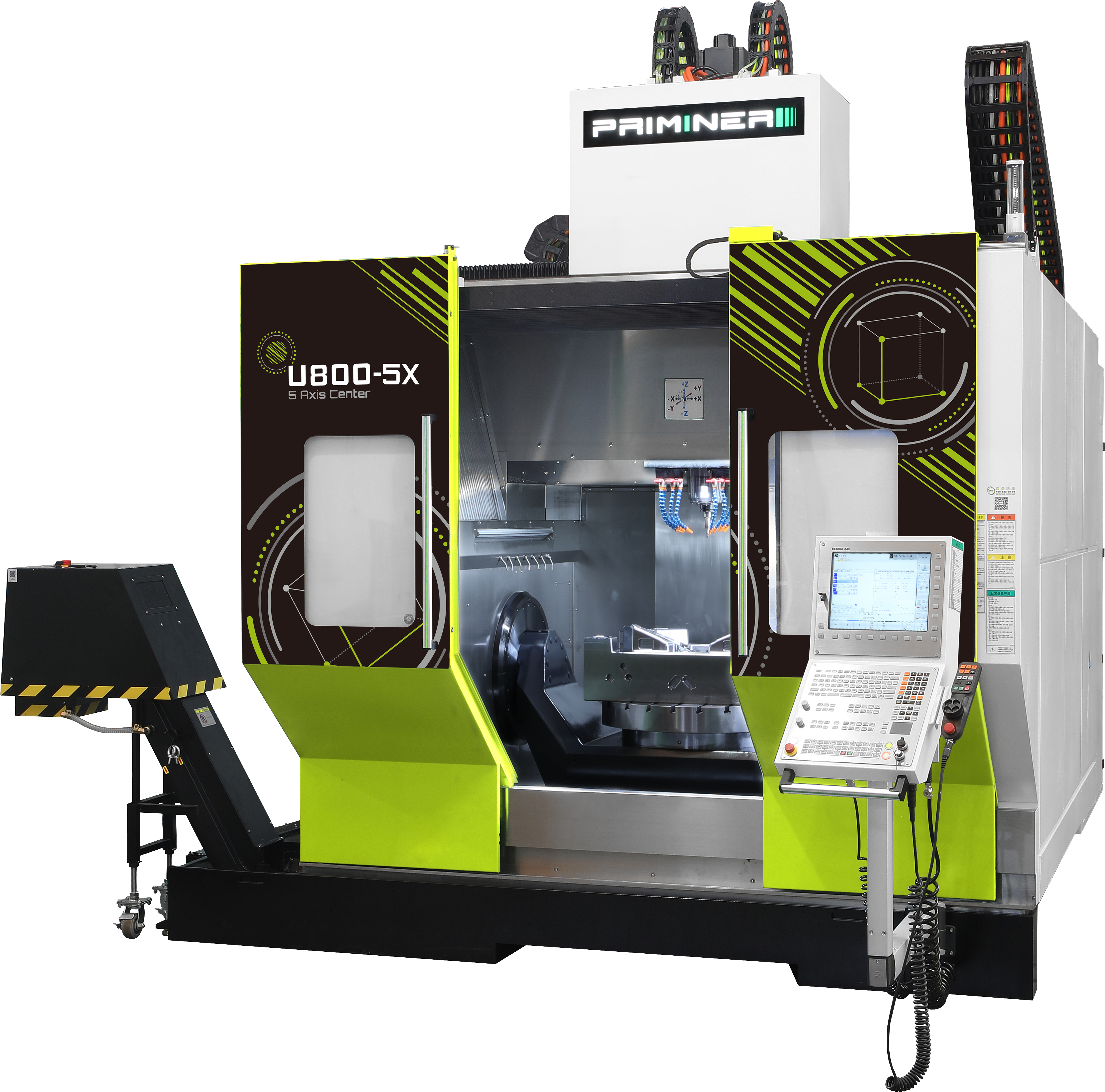

Priminer U800-5X - 5 axis CNC centrum

Brzy doplníme

	U800-5X	U800T-5X
Stůl
Max. workpiece diameter	Φ1,000 x 700 mm	Φ1,000 x 700 mm
Velikost stolu	Φ800 x 700 mm	Φ800 mm
T-drážka [šířka x rozteč x počet]	14 mm × 100 mm × 7	14 mm × 8
Max. zatížení	1,200 kg	800 kg
Pojezdy
Pojezd os X/Y/Z	1,000 / 1,100 / 600 mm	1,000 / 1,100 / 600 mm
A/C Travel	+30° ~ -110° / ±360°	+30° ~ -110° / ±360°
Vřeteno
Spindle taper	HSK A63	HSK T63
Výkon motoru vřetena	30 / 36 kW	30 / 36 kW
Krouticí moment vřetena	100 / 120 Nm	100 / 120 Nm
Otáčky vřetena	16,000 rpm	15,000 rpm
Vzdálenost čela vřetena od stolu	180 ~ 780 mm	233 ~ 833 mm
Feed
Rapid feed X/Y/Z	48/48/24 m/min [opt 24/24/24 m/min]	48/48/24 m/min [opt 24/24/24 m/min]
Rotation speed A/C	100 / 100 rpm	100 / 1000 rpm
Řídicí systém
CNC control	Siemens / Heidenhain	Siemens / Heidenhain

Vestavné vřeteno HSK A63 16000rpm_30/36kW_100/120Nm (SIEMENS / HEIDENHAIN)
Vestavné vřeteno HSK T63 15000rpm_30/36kW_100/120Nm (SIEMENS / HEIDENHAIN) (U800T)
Direct drive rotary table
A axis with single direct drive
Y axis with dual direct drive
Sealed linear scales on X/Y/Z axis
Rotary encoder on A/C axes
Plně uzavřený kryt proti stříkající kapalině
60 pockets chain type tool changer,HSK A63
Řetězový dopravník třísek
High precision spindle water cooler
Coolant system
Ofuk vzduchem při řezání
Klimatizace rozvaděče
Tuhé závitování
Centralized automatic grease lubrication system
LED pracovní osvětlení
Světelná signalizace konce programu
Elektrické ruční kolečko (MPG)
Sada nářadí
Vyrovnávací šrouby a podložky
Oplachová pistole
Vzduchová pistole
User Manual (mechanical+electrical parts)
Ethernet, CF karta a USB rozhraní
